新能源锂电池 PACK 生产线（EtherCAT 伺服从站 + 三菱 Q 系列 PLC 主站）
一、应用场景概述
本项目落地于华东中型动力电池企业电芯 PACK 自动化组装生产线，整条产线覆盖电芯上料、堆叠定位、模组锁附、气密检测、成品下线全连续工序，属于工业自动化高精度闭环控制典型场景。产线主控架构划分：
1. 主站系统：中控三菱 Q03UDCPU Q 系列 PLC 扩展 CC-Link IEFB 通讯模块，作为整条 PACK 产线总控主站，负责工序流程调度、安全联锁逻辑、MES 对接数据交互、全线节拍统筹，下发定位、启停、报警复位全局指令。
2. EtherCAT 从站集群：电芯移栽、堆叠工位共 12 台 EtherCAT 总线伺服驱动器，配套绝对值编码器，完成电芯精准抓取、横向进给、竖向堆叠定位，定位精度要求 ±0.02mm，多轴同步误差不得超过 0.5ms，是产线核心运动执行单元。

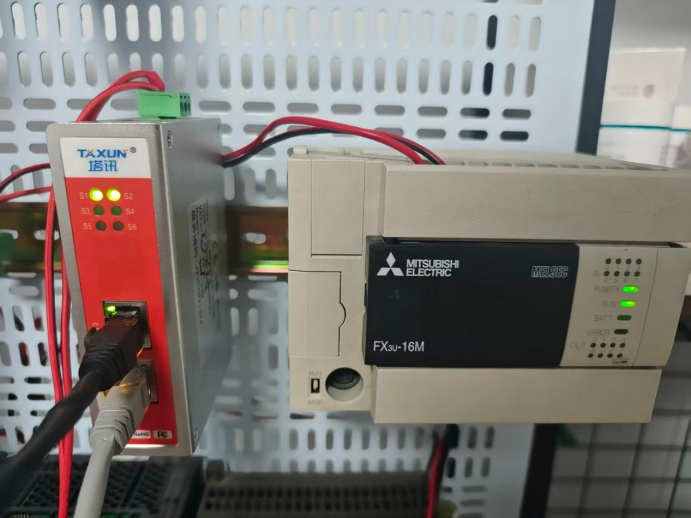

3. 通讯枢纽：塔讯 TX181-RE-RE-CCIE/ECM智能网关，EtherCAT 端口做 EtherCAT 主站挂载全部伺服从站，CC-Link IEFB 端口作为从站接入三菱 Q 系列 PLC 主站网络，实现跨总线协议双向数据互通，同时充当数据采集器归集伺服运行数据，对接厂区工业物联网平台。

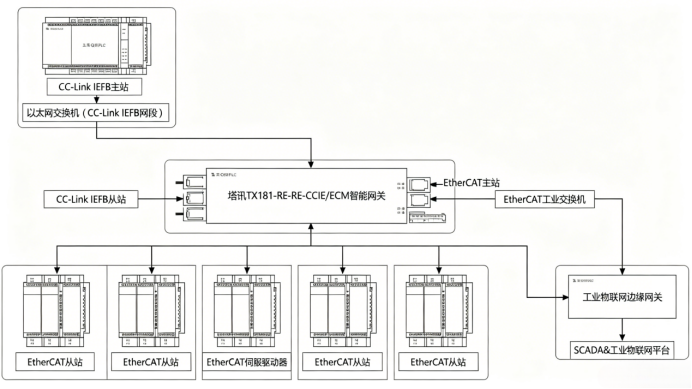

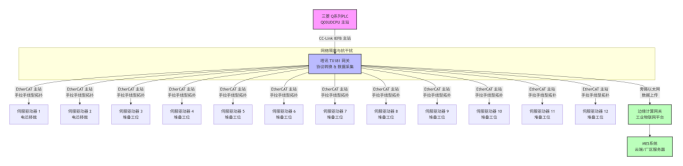

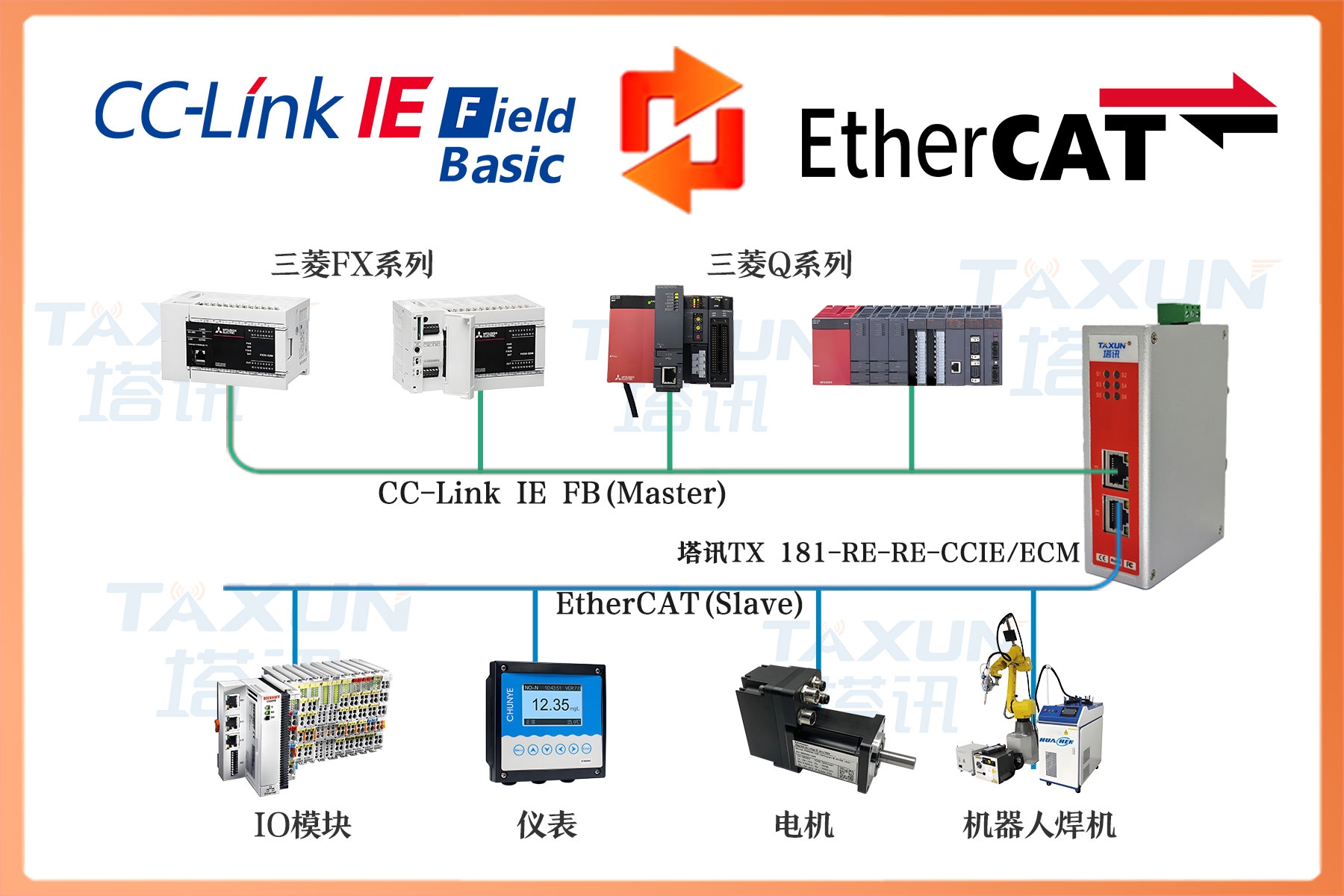

PACK产线系统拓扑结构图
二、项目改造前核心痛点
1. 总线协议壁垒，无法直连通讯 CC-Link IEFB 与 EtherCAT 底层帧结构、同步机制、寻址逻辑完全不同，三菱 Q 系列 PLC 原生无法直接读写 EtherCAT 伺服位置指令、电流、温度、故障代码。前期项目采用中间继电器硬接线转接信号，仅能传输启停、到位开关量，无法下发高精度位置脉冲指令，运动控制完全割裂，两套系统独立运行，形成严重数据孤岛。
2. 多轴同步精度不足，产品不良率偏高 堆叠工位横、竖轴伺服动作错位，硬接线信号传输延迟 220~350ms，电芯堆叠偏移量最大 0.15mm，电芯磕碰、掉落不良率 3.72%，单月报废电芯超 2100 颗，严重制约 PACK 模组良率与产能爬坡。若全部替换为 CC-Link IEFB 伺服匹配现有 Q 系列 PLC，12 轴硬件采购、产线停机改造、程序重写总成本超 27.6 万元，停产调试周期至少 5 天，订单交付压力巨大。
3. 缺乏统一数据采集，质量追溯断层 没有专用数据采集器归集伺服转速、负载、温度、报警信息，伺服故障只能现场人工排查，平均故障处理时长 4.2 小时；电芯位置偏差无法联动 MES 系统记录参数，不符合动力电池行业全生命周期质量追溯规范，客户审核频繁整改。
4. 运维繁琐，扩展性极差 新增伺服轴需重新布线、加装中间继电器，改线工作量大；信号线路繁多，车间变频电磁干扰频繁出现信号误触发、丢信号，月度电气故障停机 8~10 次，运维人工成本居高不下。
三、解决方案整体设计
选用塔讯 TX181-RE-RE-CCIE/ECM协议转换网关作为异构网络中转核心，不改动原有 PLC 程序、伺服硬件、产线机械结构，低成本打通双总线通讯链路，兼顾实时控制与物联网数据归集，方案架构三点设计：
1. 通讯层双向协议转换 网关 CC-Link IEFB 侧设置为站号 1 从站，接入三菱 Q 系列主站网络；EtherCAT 侧启用 EtherCAT 主站模式，自动扫描 12 台伺服从站，在网关配置软件内完成点位映射：PLC 内部 RWw 寄存器映射伺服目标位置、速度、启停指令；RWr 寄存器映射伺服实际位置、输出电流、绕组温度、故障报警代码，实现控制指令下发、运行状态回传双向实时交互，通讯周期设定 1ms，满足多轴同步控制需求。
2. 数据采集与物联网上云架构 网关内置数据采集器功能，周期性抓取全部伺服工艺参数，通过旁路以太网端口推送至边缘计算网关，汇总上传至厂区工业物联网平台，实现伺服参数可视化、异常阈值预警、故障记录存储、电芯堆叠数据绑定追溯，补齐产线数字化短板。
3. 网络隔离抗干扰优化 网关内部双总线电气隔离，杜绝 EtherCAT 网络瞬时冲击干扰 CC-Link IEFB 主控网络；总线线缆采用屏蔽工业网线，分段接地，规避车间变频器、大功率接触器电磁干扰，提升通讯稳定性；网关自带断线诊断功能，通讯异常立即向 PLC 发送报警点位，快速定位故障节点。
四、详细实施过程
步骤 1：前期硬件点位规划与布线施工（1 天）
1. 统计 12 台伺服 PDO 输入输出点位总量，核算网关 CC-Link IEFB 收发寄存器字节容量，确认满足 500 字节最大传输上限；规划网关安装位置，控制柜 DIN 导轨固定塔讯 TX181 网关，接入 DC24V 稳压电源。
2. 敷设屏蔽工业以太网线，搭建 EtherCAT 线型拓扑，依次连接 12 台伺服网口至网关 EtherCAT 主站端口；单独网线连接网关 CC-Link IEFB 网口至三菱 Q 系列 PLC 以太网模块交换机；预留网线对接物联网边缘网关。
3. 核查线路接地、屏蔽层处理，避免长线缆干扰，完成线路通断、绝缘测试。
步骤 2：网关参数配置与点位映射调试（1 天）
1. 电脑直连网关配置网口，打开塔讯专用配置软件，设置网关工作模式：EtherCAT 主站 + CC-Link IEFB 从站，设置 CC-Link IEFB 站号、通讯速率、通讯周期 1ms；扫描识别全部 EtherCAT 伺服从站，读取伺服对象字典，导入 PDO 默认点位。
2. 完成字节级数据映射配置：PLC 下发位置、速度、使能信号写入网关 EtherCAT 输出缓冲区；伺服实际位置、负载、温度、故障代码存入网关输入缓冲区，转发至 PLC CC-Link IEFB 寄存器；配置断线报警、数据校验、重连机制，参数下载至网关本地存储。
3. 单独测试网关两侧通讯，确认单台伺服收发数据正常，无丢包、偏移。
步骤 3：三菱 Q 系列 PLC 程序适配修改（1 天）
1. 打开 GX Works3 软件，配置 CC-Link IEFB 网络组态，注册塔讯网关为 1 号从站，匹配网关输入输出寄存器地址；原有硬接线联锁逻辑保留，新增总线通讯控制子程序，通过寄存器读写实现伺服精准定位控制。
2. 编写数据异常判断程序，通讯超时、伺服故障点位触发声光报警、产线急停联锁；编写数据缓存程序，对接 PLC 内部 MES 通讯寄存器，同步堆叠工艺数据。
3. PLC 程序在线下载，在线模拟调试寄存器收发数据，验证指令下发、状态回传实时性。
步骤 4：联机整线调试、精度校准（1.5 天）
1. 单轴点动调试：PLC 下发位置指令，核对伺服实际运行位置偏差，修正映射偏移，单轴定位误差控制在 ±0.01mm 以内。
2. 多轴同步联动调试：设置横纵轴同步启动时序，校准网关 DC 同步时钟，将多轴同步误差控制在 0.3ms 以内，测试电芯连续堆叠动作，消除动作错位问题。
3. 连续 8 小时带载试运行，监控网关通讯延迟、丢包率、网络波动，优化通讯周期参数，处理偶发干扰问题。
步骤 5：物联网对接、验收交付、人员培训（0.5 天）
1. 配置网关数据采集推送规则，对接边缘网关，实现伺服实时数据上传工业物联网平台，调试 MES 数据追溯台账功能；整理调试文档、点位对照表、网关配置备份文件。
2. 组织设备运维人员培训网关基础配置、故障排查、日常巡检要点，完成项目竣工验收。 总实施周期：5 天
五、应用效果与改造前后对比
改造前指标
1. 通讯方式：继电器硬接线，仅开关量交互，指令延迟 220~350ms，无法实现总线定位控制
2. 电芯堆叠不良率：3.72%，月度电芯报废 2100 颗，产能受限
3. 故障处理时长：平均 4.2 小时 / 次，月度电气停机 8~10 次
4. 数据管理：无自动采集，人工手抄参数，无质量追溯体系
5. 改造成本（换伺服方案）：硬件 + 施工 + 停产损失合计 32 万 +，停工 5 天
改造后指标（塔讯 TX181 网关方案）
1. 通讯性能：双向总线协议实时交互，通讯周期 1ms，传输延迟≤0.8ms，多轴同步误差≤0.3ms，定位精度稳定 ±0.02mm
2. 产品良率：堆叠不良率降至 0.41%，月度报废电芯降至 230 颗，月产能提升 12.6%
3. 运维效率：故障自动报警定位，单次故障处理缩短至 35 分钟以内，月度电气停机≤2 次
4. 数字化能力：网关数据采集器自动归集全伺服参数，上传工业物联网平台，完整满足电芯全流程追溯审核要求
5. 项目总成本：网关 + 线材 + 调试施工合计 3.87 万元，实施周期 5 天，无设备替换投入，改造成本下降 87.9%
六、项目总结
本锂电 PACK 产线依托塔讯 TX181-RE-RE-CCIE/ECM协议转换网关、智能网关，低成本破解 EtherCAT 伺服与三菱 Q 系列 CC-Link IEFB 主站 PLC总线协议异构互通难题，无需大规模硬件替换、长时间停产改造，既满足运动控制毫秒级同步精度工艺要求，又依托网关数据采集器能力完成底层设备数字化采集，搭建工业自动化向工业物联网升级的基础架构。方案适配锂电行业新旧产线智能化改造普遍需求，投入回报率高、落地周期短、运维简便，在动力电池、储能电池全行业 PACK、极片、化成工段具备极强复制推广价值，契合新能源产业长期发展前景。
