一、核心功能

塔讯TX 60-RS-PA是中国自主研发的工业级专用协议转换网关，以深度优化的双向协议转换引擎为核心，专注实现Profibus PA与Modbus RTU总线的精准桥接与高效数据互通，是工业现场异构总线集成的核心关键设备。研发层面严格遵循Profibus PA与Modbus RTU国际标准协议规范，采用模块化、高兼容性协议栈设计，确保协议解析的精准度与稳定性，从底层规避数据丢包、延迟等行业痛点。该网关在Profibus PA总线与Modbus总线均工作于从站模式，可实现两类总线设备的数据双向透明传输——符合Modbus通讯协议的设备（如仪表、传感器、扫码枪等）可通过本网关，与Profibus PA总线上的主站设备完成数据交换；同时适配现场总线耦合需求，需搭配Profibus PA链接器或DP/PA耦合器，实现Profibus DP与Profibus PA总线的有效耦合，无需修改原有设备程序、免复杂编程即可快速部署，大幅降低工业现场系统集成与改造难度，适配多场景自动化设备互联互通需求。

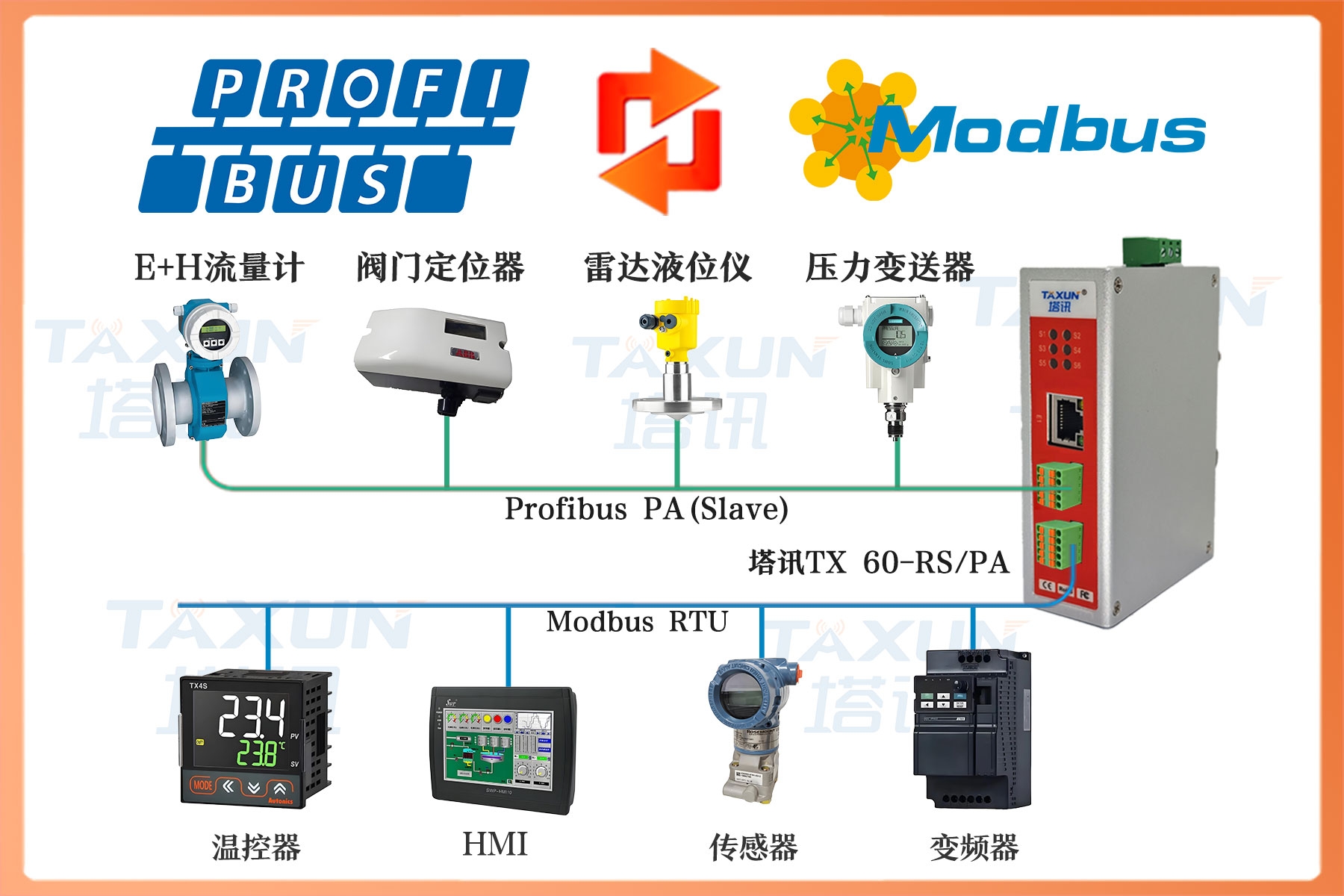

二、塔讯TX 60-RS-PA产品拓扑图

三、产品特点

◆ 使用32-Bit MCU，频率可达80MHz；

◆ 使用Siemens公司PA总线专用芯片；

◆ 支持Profibus DP-V1 slave；

◆ 31.25K标准ProfibusPA波特率；

◆ Modbus485传输速率可达115.2 kbps；

◆ 功能块支持16AI、8DI、4AO、8DO；

◆ ProfibusPA和Modbus485具备2500Vrms 高速磁耦合隔离保护电路；

◆ Profibus、串口、电源三端电气隔离，并且三个端口具备抗600W雷电、浪涌能力；

◆ 电源输入具备反接、过流、过热保护功能；

◆ 具备LED 状态指示灯，方便用户查看状态；

◆ 内置独立看门狗，增强设备抗干扰能力；

◆ 采用导轨(DIN Rail)安装方式。

四、技术指标

1.2.1 RS485接口

◆ 波特率支持1200、2400、4800、9600、14400、19200、38400、56000、57600、115200bps；

◆ 帧格式支持7、8个数据位， None/Odd/Even校验位，1、2 个停止位。

1.2.2 ProfibusPA接口

◆ 共支持36个Slot，其中包括16AI、8DI、4AO、8DO；

◆ 传输速率31.25kbps。

◆ Profibus 从站地址设置范围0~125。

◆ 输入电压：DC7-24V；

◆ 具备反接、过流保护功能；

◆ 电流消耗：40mA@24V。

◆ 工作温度：-40~85度；

◆ 工作湿度：5%~95%（25℃时），无凝结。

◆ 外形尺寸：（112×70×40）mm。
