一、核心功能

塔讯TX 60-DP-PA作为中国自主研发的核心工业级DP/PA耦合器，以深度优化的双向链路转换技术为核心，专注实现Profibus DP与Profibus PA物理链路间的高效、双向数据转换，是工业现场Profibus总线异构链路集成的关键设备。研发层面采用高可靠性硬件架构与标准化协议栈设计，搭载32-Bit MCU（主频可达80MHz），搭配Siemens公司PA总线专用芯片，从底层保障协议解析的精准度与数据传输的稳定性，无需额外组件即可实现Profibus DP主站与PA现场设备的直接通信，大幅简化系统集成架构。同时，研发阶段重点强化设备稳定性与易用性，设计Profibus PA、Profibus DP、电源三端电气隔离结构，有效规避现场电磁干扰与信号串扰；集成反接、过流、过热三重电源保护，内置独立看门狗机制，增强设备抗干扰能力与容错性，搭配LED状态指示灯，方便现场运维人员实时查看设备运行状态，采用DIN导轨安装方式，适配工业控制柜标准化部署需求，助力现场快速安装与后期维护。

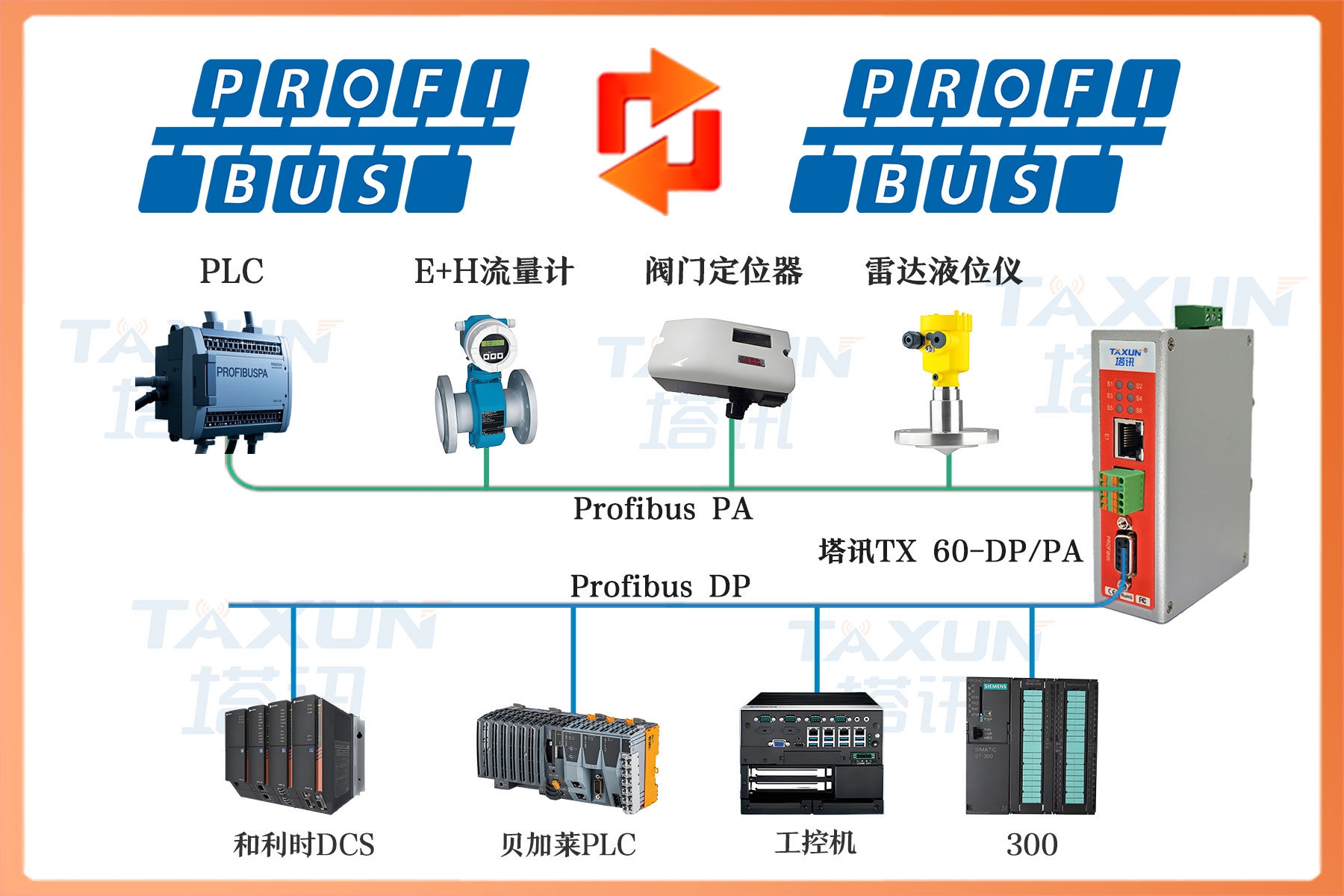

二、塔讯TX 60-DP-PA产品拓扑图

二、现场技术参数

该DP/PA耦合器的现场技术参数均围绕工业严苛工况设计，全面适配各类工业自动化场景，保障长期稳定运行。总线通信参数：Profibus DP侧波特率固定为45.45kbps，严格遵循Profibus DP协议规范，可稳定对接各类Profibus DP主站设备，实现主站与PA现场设备的高效数据交互；Profibus PA侧波特率固定为31.25kbps，符合Profibus PA总线标准，适配各类PA现场仪表、传感器等设备，确保数据双向传输无丢包、低延迟。环境适应参数：工作温度覆盖-40℃~85℃，可适配高温、低温等极端工业环境，如化工冶金车间、户外工业站点等；工作湿度为5%~95%（25℃时），无凝结，可适应潮湿、多粉尘的工业现场，避免环境因素导致设备故障。硬件与安装参数：外形尺寸为112×70×40mm，体积小巧，可直接嵌入工业控制柜，不占用过多空间；电源输入具备反接、过流、过热三重保护，有效防止现场供电异常损坏设备；Profibus PA、Profibus DP、电源三端电气隔离，抗干扰能力强，可抵御现场变频器、电机等设备产生的强电磁干扰；内置独立看门狗，可自动复位异常设备，保障设备7×24小时稳定运行，适配流程工业、智能仪表采集、老旧产线改造、自动化车间等各类工业场景，降低现场运维成本。

三、技术指标

u 使用 32-Bit MCU，频率可达 80MHz；

u 使用 Siemens 公司 PA 总线专用芯片；

u Profibus PA、Profibus DP、电源三端电气隔离；

u 电源输入具备反接、过流、过热保护功能；

u 具备 LED 状态指示灯，方便用户查看状态；

u 内置独立看门狗，增强设备抗干扰能力；

u 采用导轨(DIN Rail)安装方式。

u Profibus DP 波特率：45.45kbps。

u Profibus PA 波特率：31.25kbps。

u 工作温度：-40~85 度；

u 工作湿度：5%~95%（25℃时），无凝结。

u 外形尺寸：（112×70×40）mm。
