产品描述
1. 产品功能
塔讯 TX-131-RE-CCS-OMB 网关核心功能是实现 ModBus TCP 主站（从站）与 CC-Link 主站设备的双向数据通讯，破解工业异构网络集成难题。ModBus TCP 侧设备（如 AGV 小车、传感器、HMI 人机界面、工控机、变频器、智能测量仪表、编码器、电机等）可通过该网关接入 CC-Link 网络，与三菱 PLC 等 CC-Link 主站设备无缝联动；网关在 CC-Link 侧为标准从站，ModBus 侧可灵活切换主 / 从模式，适配多样化工业连接需求。
本网关应工业跨协议通讯刚需而生，专注打破总线协议壁垒。内置双协议栈，深度兼容 CC-Link V2.0 规范与 ModBus 多版本协议（应用层 V1.1、RTU/IP V1.0 等），快速完成数据帧解析与地址映射。采用高性能芯片，内部转换时间 < 1ms，总线转换时间 < 5ms，满足实时性要求；三重隔离设计（RS485ó电源ó以太网）抵御电磁干扰，保障恶劣环境稳定传输。配置无需复杂编程，通过 TX Configuration Studio 软件即可完成参数设定，支持 32 个 ModBus 从站接入、96 条命令下发及 8 个核心功能码，适配广泛设备。此外，双 RJ45 网口支持一入一出，RS485 波特率涵盖 1200~115200bps，支持以太网固件升级、MAC 烧录，4 位拨码实现升级、复位等功能，模块掉线与 PLC STOP 输出状态可灵活配置。
本网关适用于多类工业场景：汽车制造领域，实现 ModBus 传感器、电机与 CC-Link PLC 协同作业；电子制造行业，接入精密检测仪器，助力生产数据实时采集；智能仓储中，连接 AGV 小车与 CC-Link 主站，实现自动化调度；流程工业里，适配 DCS、FCS 设备，保障生产精准控制；机械加工场景中，实现伺服设备与 PLC 高效数据交互。
凭借卓越兼容性、稳定性与易用性，该网关成为工业跨协议集成优选方案，为复杂自动化场景提供可靠支撑，有效提升生产效率、降低运营成本，加速企业工业数字化转型。

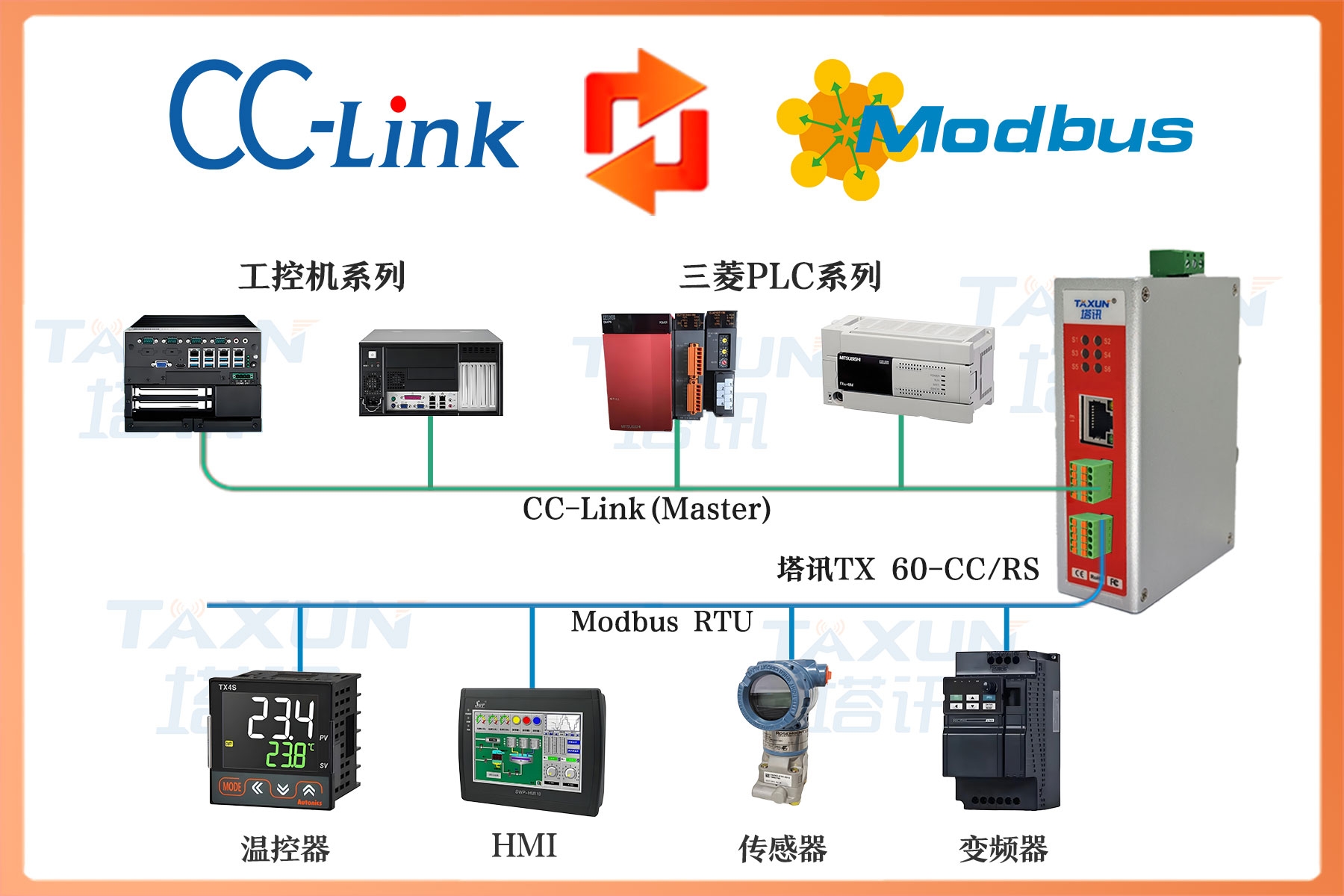

2. 塔讯TX-131-RE-CCS-OMB产品拓扑图
3. 技术参数
CC-Link | |
CC-Link规范 | V2.0 |
CC-Link设备 | 远程设备站 |
传输速率 | 10M/5M/2.5M/625K/156K |
占用站数 | 1~4 |
扩展循环 | 1~8 |
数据大小 | 896 bits/128 words（368 bytes）每个方向 |
CC-Link PLC规约 | 可选 |
模块掉线输出状态 | 清空/保持，可配置 |
PLC STOP输出状态 | 清空/保持，可配置 |
传输速率/站地址配置方式 | 旋码 |
物理接口 | 5针端子 DA，DB，DG，SLD，FG |
ModBus | |
ModBus应用层规范 | V1.1 |
ModBus On RTU/IP | V1.0 |
ModBus Over Serial Line | V1.02 |
ModBus主/从，Client/Server | 支持 |
ModBus 主站/Client | 支持32个从站，96条命令 |
ModBus 功能码 | 01，02，03，04，05，06，15，16 |
内置以太网交换机 | 两个端口，支持一入一出 |
以太网通信参数 | 100M，全双工 |
以太网接口 | 2个RJ45端口 |
RS485波特率 | 1200~115200bps |
RS485接口 | 3针端子 A+，B-，DG |
指示灯和按键 | |
电源指示灯 | 正常运行指示灯 |
配置指示灯 | 网关已经有配置 |
CC-Link OK/ERR指示灯 | 通信正常/异常 |
ModBus TX/RX指示灯 | 发送/接收报文 |
4位拨码 | 升级/复位/RS485报文监听 |
电气和机械 | |
电源 | 24VDC +/-10%，100mA typ，三针端子 |
隔离 | 三重隔离：RS485 ó 电源 ó 以太网 |
安装方式/防护等级 | 35mm导轨/ IP20 |
尺寸/重量 | 34*110*74mm/大约340g |
配置/升级软件 | |
ECS | TX Configuration Studio用于配置网关 |
网关工具集 | 通过以太网升级网关固件 |
转换性能 | |
内部转换时间 | <1ms |
总线转换时间 | 典型配置下<5ms |
4. 产品尺寸图
