案例背景

在现代化的物流仓储中心，自动化立体仓库、自动导引车（AGV）系统以及分拣设备等大量应用。其中，自动化立体仓库的控制系统通常采用 EtherCAT 主站的主流 PLC，以实现对货架穿梭车、堆垛机等设备的精确控制；而 AGV 系统和部分分拣设备则使用 EtherNet/IP 主站的 PLC。为了实现整个物流仓储系统的无缝对接和高效运行，需要解决不同协议设备之间的通讯问题，塔讯 TX 161-RE-ECS/EIS 网关为此提供了有效的解决方案。

设备参数

1. EtherNet/IP 主站 PLC：施耐德 M262 PLC用于控制 AGV 的运行路径规划和分拣设备的动作，具有良好的移动性支持和灵活的控制能力。

2. EtherCAT 主站 PLC：欧姆龙NX系列PLC专门针对自动化立体仓库的高速、高精度控制需求设计，能实现设备的快速定位和精准操作。

3. 塔讯 TX 161-RE-ECS/EIS 网关：具备适应物流仓储环境的稳定性，可在复杂的电磁环境下保证数据通讯的可靠性。

配置前准备

1. 对物流仓储中心的网络进行全面规划，确保各设备之间的网络连接顺畅，划分好不同设备所属的 VLAN。

2. 准备各设备的最新版本配置软件和设备描述文件，以便准确识别和配置设备。

3. 检查设备的硬件连接，特别是网关与 EtherNet/IP 和 EtherCAT 网络的连接是否牢固。

配置过程

1. EtherNet/IP 从站设置：在 EtherNet/IP 主站 PLC 的编程环境中，添加 AGV 和分拣设备等从站，配置其网络参数和通讯数据区。设置 AGV 的运行状态反馈数据和分拣指令数据的映射关系，确保主站能准确控制从站动作并获取状态信息。

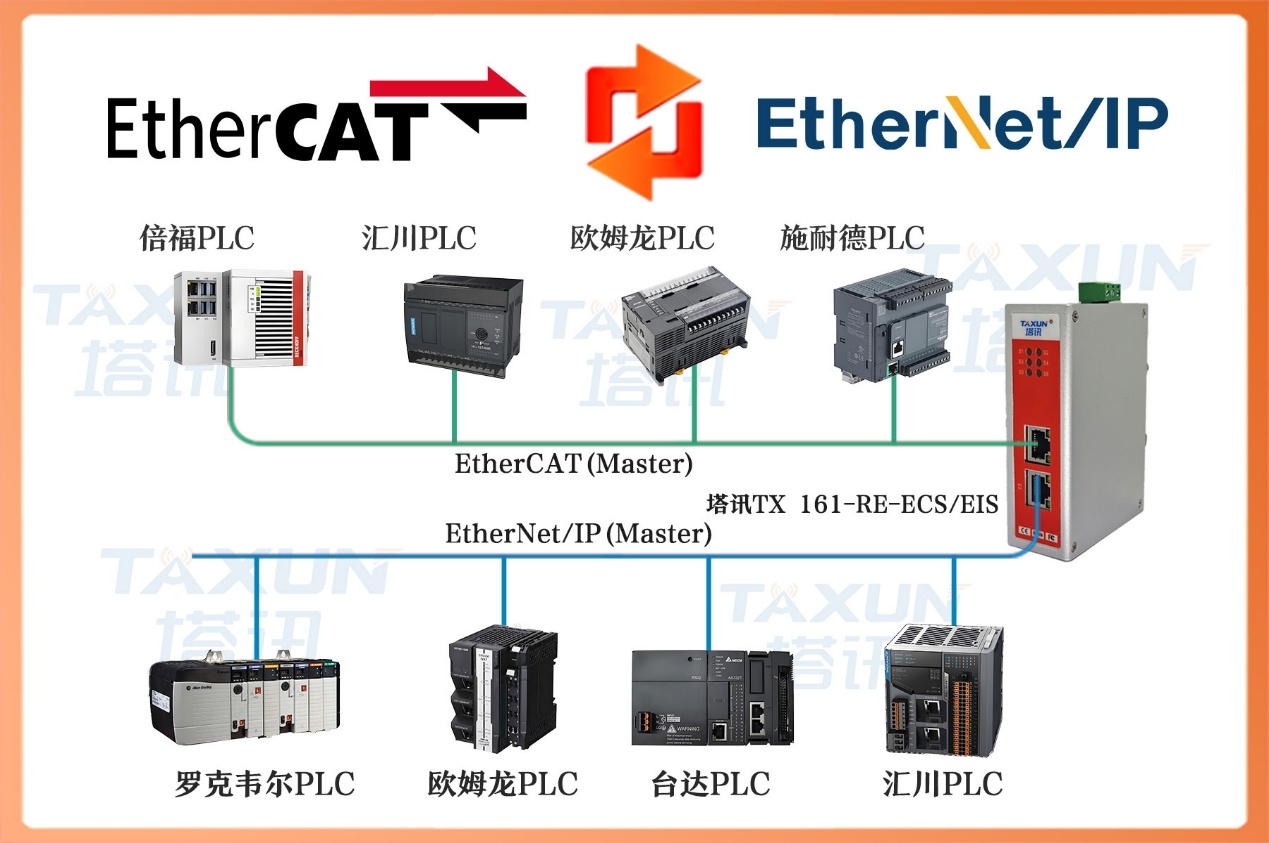

2. 塔讯网关参数设定：将网关接入 EtherNet/IP 网络，设置其 IP 地址等网络参数，使其能与 EtherNet/IP 从站正常通讯。在网关配置界面中，导入 EtherNet/IP 从站的设备信息，并根据物流仓储系统的数据交互需求，配置数据转换规则。例如，将 AGV 的位置信息转换为 EtherCAT 主站 PLC 可识别的格式。接着，将网关连接到 EtherCAT 网络，设置网关在 EtherCAT 网络中的站号等参数，同样配置好与 EtherCAT 主站的数据映射关系。

3. EtherCAT 主站配置：在 EtherCAT 主站 PLC 的配置工具中，扫描网络发现塔讯网关作为 EtherCAT 从站。导入网关的设备描述文件后，配置与网关之间的数据通讯映射，确保能实时获取 AGV 和分拣设备的信息，并将仓库控制指令通过网关发送给相关设备。

测试与验证

1. 先进行单设备测试，分别验证 AGV、分拣设备以及自动化立体仓库设备在独立运行时与各自主站的通讯是否正常。

2. 启动整个物流仓储系统，模拟货物入库、存储、分拣和出库的全流程操作。观察 AGV 是否能准确接收来自自动化立体仓库的任务指令，并将货物准确运输到分拣区域；分拣设备是否能根据指令准确分拣货物。

3. 经过多轮测试，系统在复杂的物流作业场景下，数据传输稳定，各设备协同工作顺畅，未出现明显的通讯故障。

案例总结

在物流仓储行业中，塔讯 TX 161-RE-ECS/EIS 网关成功实现了 EtherNet/IP 从站和 EtherCAT 从站设备的通讯连接。该方案提升了物流仓储系统的自动化程度和运行效率，减少了人工干预，降低了出错率。配置过程中，需要充分考虑物流作业的流程特点和数据交互需求，合理设置各设备的参数，以确保 EtherNet/IP 转 EtherCAT的通讯稳定可靠。
