案例背景

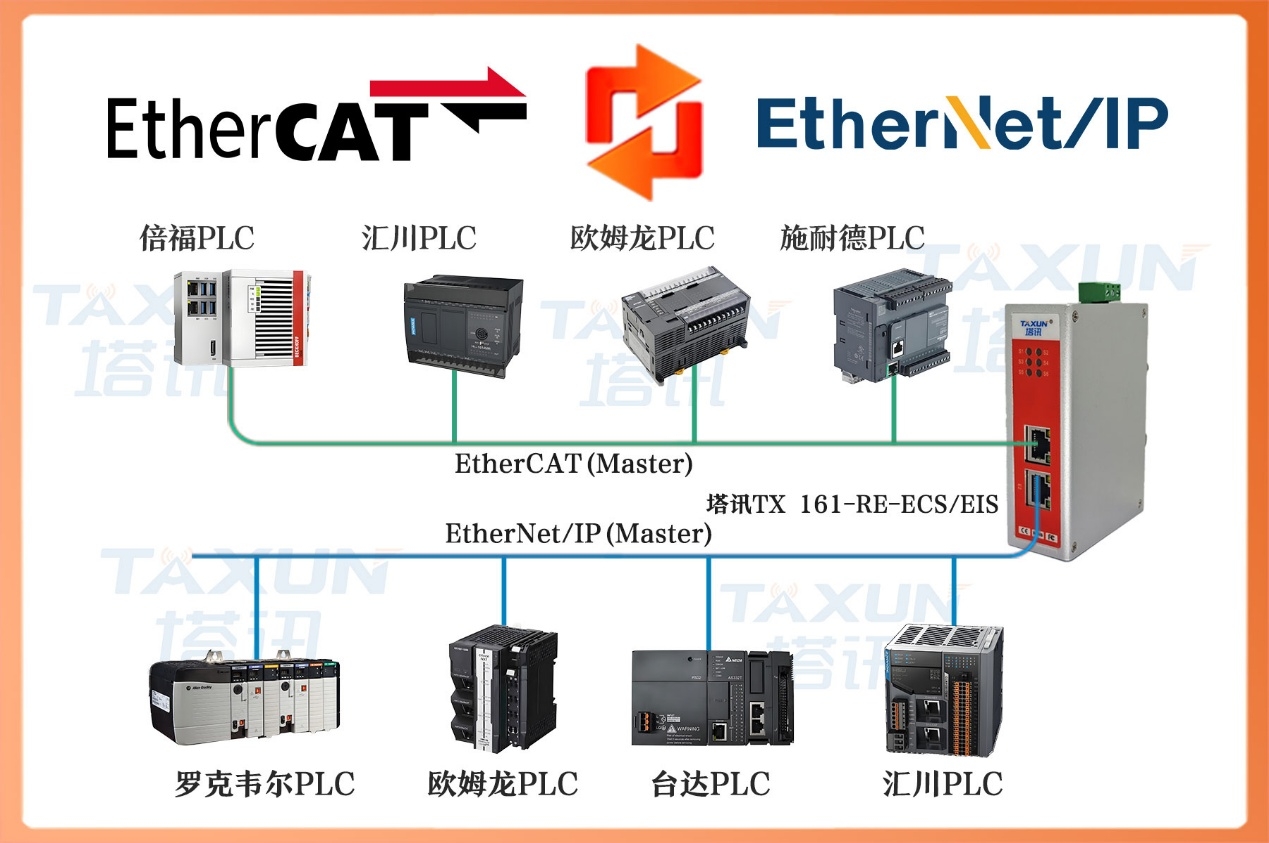

EtherCAT转EtherNet/IP网关模块在食品饮料生产企业中，生产线涵盖了多种不同功能的设备。包装环节的设备通常由 EtherNet/IP 主站的主流 PLC 控制，以实现对包装材料的精准输送和包装动作的协调；而灌装、杀菌等环节的设备则多采用 EtherCAT 主站的 PLC，以保证生产过程的高精度和高速度。为了实现整个生产流程的自动化控制和数据共享，需要解决不同协议设备之间的通讯难题，塔讯 TX 161-RE-ECS/EIS 网关成为连接这些设备的桥梁。

设备参数

1. EtherNet/IP 主站 PLC：台达的 DVP - SV3 系列 PLC 适用于包装设备的控制，具有丰富的运动控制功能，可精确控制包装机的各个轴运动。

2. EtherCAT 主站 PLC：倍福CX5140 嵌入式 PC 控制器针对灌装、杀菌等对实时性和同步性要求极高的工艺环节设计，能实现设备的高速、精准运行。

3. 塔讯 TX 161-RE-ECS/EIS 网关：具备良好的防护性能，可适应食品饮料生产车间的潮湿、多尘等恶劣环境，保证通讯的稳定性。

配置前准备

1. 对食品饮料生产车间的网络进行优化，采用屏蔽网线等措施，减少电磁干扰对通讯的影响。

2. 准备各设备对应的配置软件和设备描述文件，确保设备能被正确识别和配置。

3. 检查设备的物理连接，特别是网关与 EtherNet/IP 和 EtherCAT 网络的连接，确保连接可靠且符合车间的卫生安全要求。

配置过程

1. EtherNet/IP 从站配置：在 EtherNet/IP 主站 PLC 的编程软件中，添加包装设备等从站，配置其网络参数和通讯数据映射。设置包装材料的剩余量反馈数据和包装动作控制指令的数据映射关系，以便主站能实时掌握设备状态并进行精确控制。

2. 塔讯网关配置：将EtherCAT转EtherNet/IP网关接入 EtherNet/IP 网络，设置其网络参数，使其与 EtherNet/IP 从站网络适配。在网关配置界面中，导入 EtherNet/IP 从站的设备信息，并根据食品饮料生产的数据交互需求，设置数据转换规则。例如，将包装设备的运行速度信息转换为 EtherCAT 主站 PLC 可识别的格式。然后，将网关连接到 EtherCAT 网络，设置网关在 EtherCAT 网络中的站号等参数，同时配置好与 EtherCAT 主站的数据映射关系。

3. EtherCAT 主站配置：在 EtherCAT 主站 PLC 的配置工具中，扫描网络找到塔讯EtherCAT转EtherNet/IP网关作为 EtherCAT 从站。导入网关的设备描述文件后，配置与网关之间的数据通讯映射，确保能获取包装设备的信息，并将灌装、杀菌等环节的控制指令通过网关发送给包装设备，实现整个生产流程的协同控制。

测试与验证

1. 分别对包装设备、灌装设备和杀菌设备进行单机测试，确保各设备与各自主站的通讯正常，设备运行稳定。

2. 启动整个食品饮料生产线，模拟不同产品的生产过程。观察包装设备是否能根据灌装和杀菌设备的进度，准确调整包装速度和包装规格；灌装和杀菌设备是否能及时获取包装设备的状态信息，实现生产流程的无缝衔接。

3. 通过生产数据监控系统，实时监测数据传输的准确性和实时性。经过长时间的生产测试，系统运行稳定，数据传输准确，满足食品饮料行业对生产连续性和产品质量的严格要求。

案例总结

在食品饮料行业中，塔讯 TX 161-RE-ECS/EIS 网关成功实现了 EtherNet/IP 从站和 EtherCAT 从站设备的通讯集成。该方案提高了食品饮料生产线的自动化水平和生产效率，保障了产品质量的稳定性。在配置过程中，要充分考虑食品饮料生产的特殊环境和工艺要求，合理设置设备参数，确保 EtherNet/IP 转 EtherCAT 的通讯稳定可靠，为企业的高效生产提供有力支持。
