一、案例背景
在工业自动化广泛应用的背景下，AGV作为柔性制造与智能物流的关键设备，其运行稳定性至关重要。某汽车部件厂升级物料配送系统，选用西门子S7-1200 PLC（CPU 1215C）作为主控，并基于ProfiNet协议构建网络。然而，车体采用的邦纳QS18VN6DPSQ8系列接近传感器仅支持DeviceNet协议，与ProfiNet无法直接兼容。若额外配置DeviceNet主站模块，将增加成本、占用空间并使网络结构复杂化，给运维带来负担。
二、解决方案：协议转换网关桥接异构网络

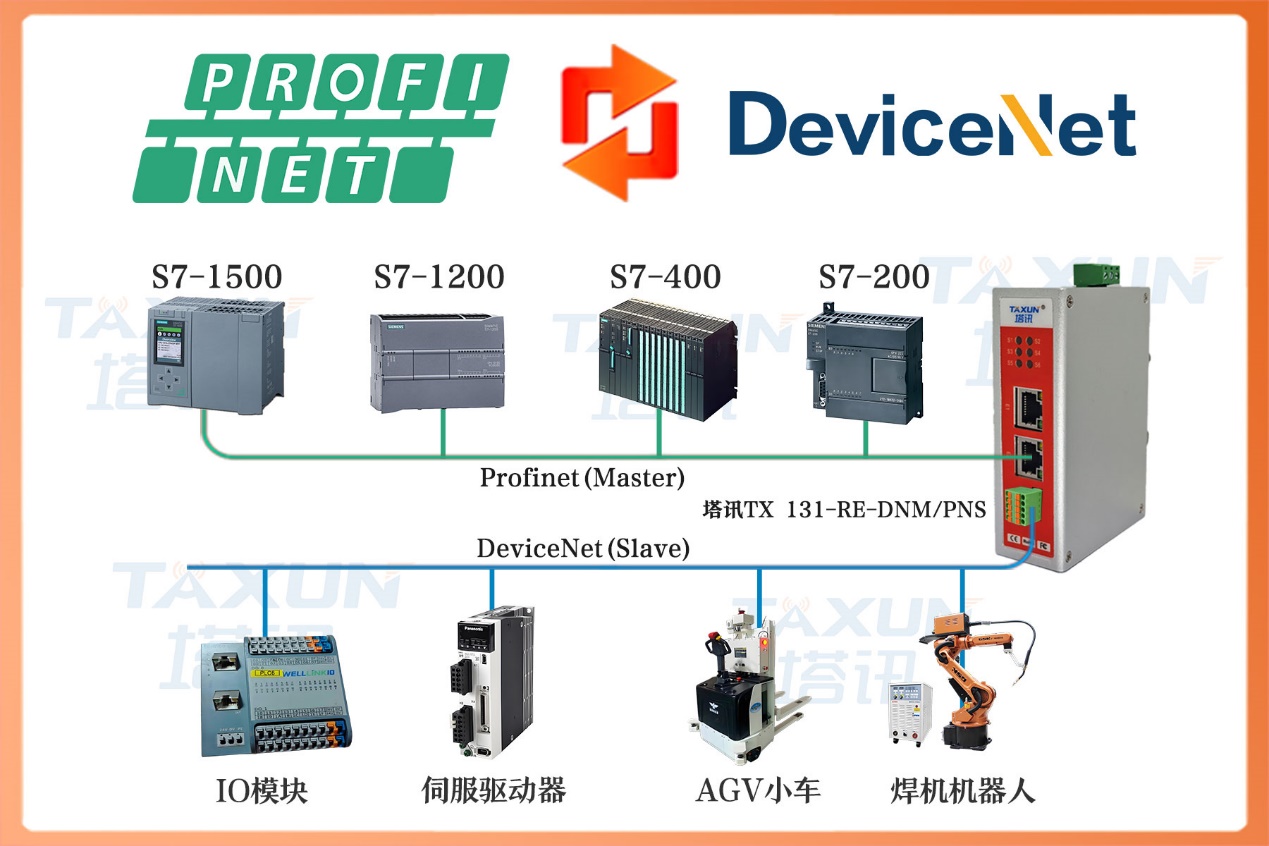

为解决这一协议壁垒，项目组经过技术选型，最终采用了塔讯品牌的TX 131-RE-DNM/PNS 型 DeviceNet转ProfiNet协议转换网关。该网关在此架构中扮演着至关重要的“协议翻译官”角色：它作为ProfiNet网络中的从站，接受来自西门子S7-1200 PLC（ProfiNet主站） 的控制指令；同时，它又作为DeviceNet网络中的主站，轮询并管理连接在总线上的所有邦纳 QS18VN6DPSQ8 接近传感器。

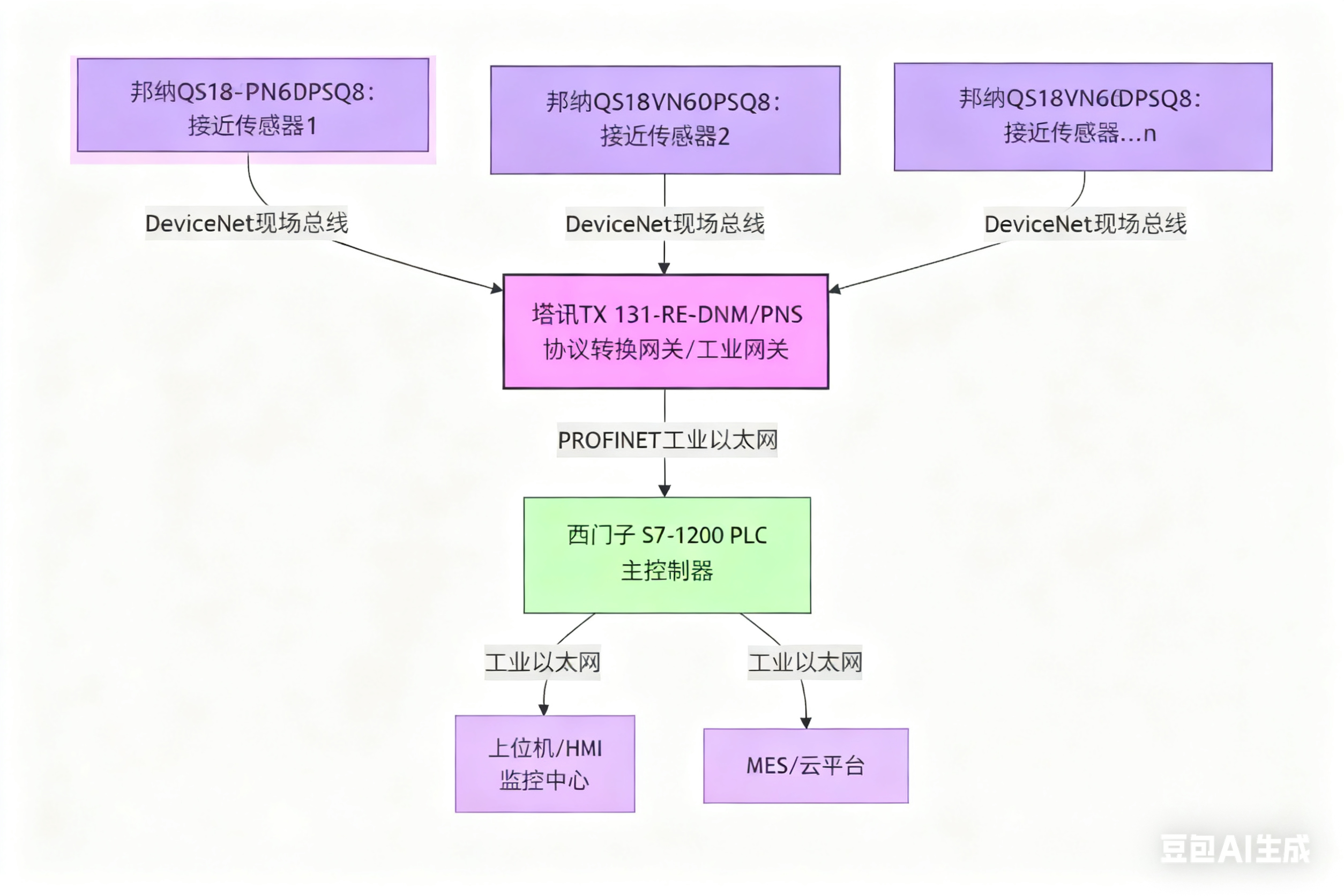

三、系统架构与硬件连接
1.ProfiNet网络侧：

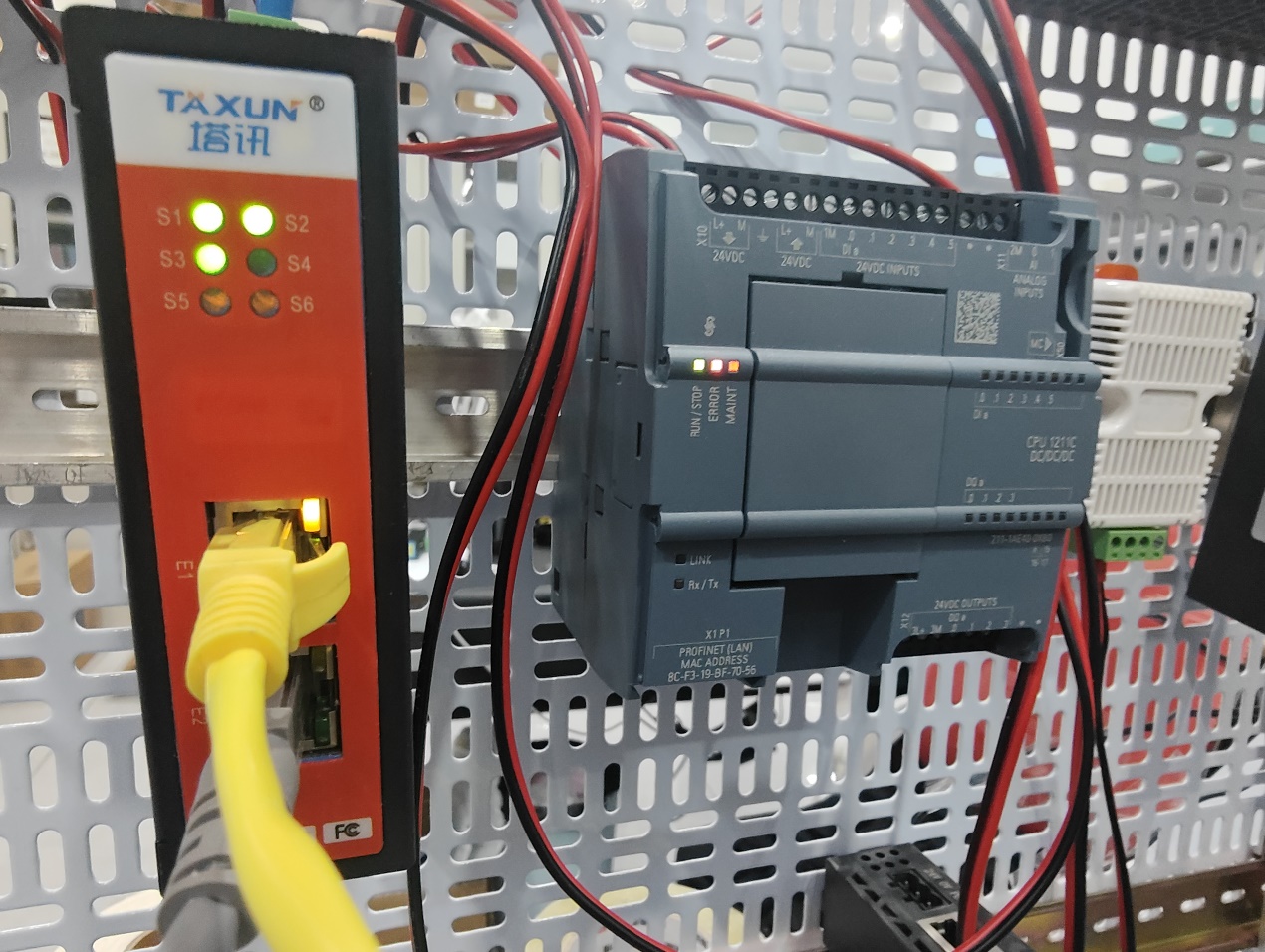

西门子S7-1200 PLC的PROFINET端口通过标准网线，连接到塔讯TX-131网关的PN接口。在西门子TIA Portal编程软件中，通过加载塔讯TX-131网关提供的GSDML设备描述文件，轻松将该网关作为一个标准的ProfiNet设备添加到网络组态中。工程师可以为其分配设备名称和IP地址（本例中设置为192.168.1.10），并配置所需的输入/输出数据长度。
2.DeviceNet网络侧：
塔讯TX-131网关的DeviceNet端口通过标准的5芯屏蔽电缆（包含24V电源、0V、CAN-H、CAN-L和屏蔽线）引出。
多达4台邦纳QS18VN6DPSQ8接近传感器被并联到这条DeviceNet总线上。每个传感器都通过其上的旋转拨码开关设定了一个唯一的节点地址（例如，分别设置为1, 2, 3, 4）。整个DeviceNet网络需在末端安装终端电阻，以确保通讯信号的稳定。
四、配置过程详解
1.网关参数设置：
首先，通过塔讯TX-131网关上的DIP拨码开关，设定其在DeviceNet网络中的扫描速率和通讯波特率（本例设置为125Kbps，与传感器默认速率一致）。使用网线将网关的PN口与电脑连接，运行塔讯提供的专用配置软件。在软件中扫描到网关后，需将其ProfiNet站名设置为与TIA Portal中一致的名称。
2.ProfiNet网络组态：
在西门子TIA Portal软件中，安装塔讯TX 131-RE-DNM/PNS工业智能网关的GSDML文件。将网关从硬件目录拖拽到S7-1200 PLC的ProfiNet线上。软件会自动识别其为一个模块化设备。根据传感器数据量，为网关模块配置输入/输出数据。例如，为每个邦纳QS18VN6DPSQ8传感器（每个占用1位输入）配置一个8位的输入字节，这样PLC就能接收最多8个传感器的开关状态。相应的数据被映射到PLC的输入映像区，如 I256.0 到 I256.7。
3.DeviceNet网络扫描与映射：
这是配置的核心。在塔讯的配置软件中，执行“扫描DeviceNet网络”功能。软件会自动发现总线上节点地址为1至4的邦纳QS18VN6DPSQ8传感器。工程师将扫描到的每个传感器设备，逐一拖拽到网关的DeviceNet主站配置栏中。随后，需要将每个传感器的I/O数据（一个表示检测有无的开关量位）与之前在TIA Portal中定义的ProfiNet输入地址进行一一映射。例如，节点1的传感器状态位映射到ProfiNet输入 I256.0，节点2映射到 I256.1，以此类推。完成配置后，将整个组态参数下载到塔讯TX 131-RE-DNM/PNS协议转换网关的内部存储器中。此后，网关即可脱离配置软件独立运行。
五、应用效果与价值
完成所有配置并上电运行后，系统工作流程清晰高效：
当AGV小车前方的邦纳QS18VN6DPSQ8传感器（节点1）检测到障碍物时，其开关量信号通过DeviceNet总线瞬间发送给作为主站的塔讯TX 131-RE-DNM/PNS协议转换网关。网关内的处理器实时将此DeviceNet信号“翻译”成ProfiNet协议数据包，并通过工业以太网发送给西门子S7-1200 PLC。PLC的输入点 I256.0 立即变为“1”，PLC内部的控制程序随即触发AGV减速或停止的指令，有效避免了碰撞。
通过引入塔讯TX 131-RE-DNM/PNS工业级协议转换网关，该项目成功实现了：
1.无缝集成：在不更换高性能传感器的前提下，完美地将DeviceNet设备融入了现代ProfiNet控制系统。
2.成本节约：省去了购买额外DeviceNet主站模块的成本，并大幅减少了复杂的接线工作。
3.维护便捷：系统结构清晰，网关自带诊断功能，能快速定位是ProfiNet侧还是DeviceNet侧的通讯故障，极大提升了AGV系统的可维护性。
4.灵活性高：未来若需增加或更换DeviceNet传感器，只需在网关配置软件中进行简单修改即可，无需改动主PLC程序架构。
