1.产品功能

  塔讯 TX 181-RE-RE-TCP/EIM 网关以 “EtherNet/IP 主站 + Modbus TCP 从站” 的双模架构，为环保与污水处理领域搭建高效通信网络 —— 可将污水处理厂内 EtherNet/IP 从站设备（如曝气系统变频器、格栅除污机器人、水质检测仪表、加药装置步进机等），无缝接入 Modbus TCP 主站系统（如污水处理 PLC、中央监控工控机、和利时 DCS），实现设备数据与控制指令的实时双向交互。

在环保与污水处理应用中，该网关不仅实现 EtherNet/IP 变频器与 Modbus TCP 主站工控机的高效通讯，更凭借精准的数据传输能力提升污水处理效能：通过 EtherNet/IP 水质仪表实时采集 pH 值（误差 ±0.02）、COD 浓度（误差 ±5mg/L）等关键参数，经网关快速传输至 Modbus TCP 主站，主站根据水质变化动态调整 EtherNet/IP 加药步进机的投药量，避免药剂浪费或处理不达标；在曝气环节，网关同步反馈变频器运行数据与溶解氧浓度，主站精准调控曝气强度，使能耗降低 15%~20%。其具备的抗腐蚀（外壳采用 316L 不锈钢）、宽温（-45~85℃）设计，适配污水处理厂潮湿、多化学气体的恶劣环境，支持 256 字节 I/O 数据传输，且故障自诊断功能可快速定位仪表离线、变频器通信中断等问题，减少系统停机时间。该网关有效破解污水处理设备通信难题，推动行业智能化升级，提升污水处理效能与环境管理水平，为实现绿色、可持续发展的环保目标注入强大动力。

2.塔讯TX 181-RE-RE-TCP/EIM拓扑图

3.技术指标

在Modbus TCP一侧为Modbus TCP Server；

功能码：支持01H、02H、03H、04H、05H、06H、0FH、10H号功能；

在EtherNet/IP侧，该设备将作为支持EtherNet/IP通讯扫描器。

     支持波特率：10kbit/s, 20kbit/s, 50kbit/s, 100kbit/s, 125kbit/s, 250kbit/s, 500kbit/s, 800kbit/s, 1Mbit/s，其它波特率可以定制.

     最大连接数：126个从站

供电：24VDC(±5％)，最大功率  3.5W

工作环境温度：-45～85℃，湿度≤95%

防护等级：IP20

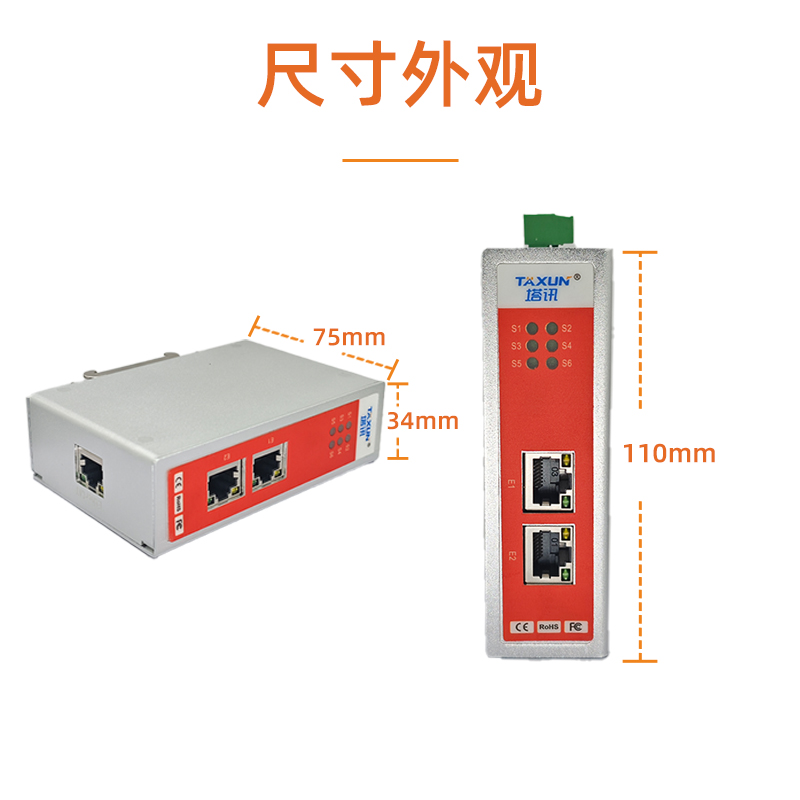

4.产品外观
