1. 产品功能

 塔讯 TX 161-RE-ECS/CCIES 网关专注实现 CC-Link IE Field Basic 网络与 EtherCAT 网络的数据通讯，为工业跨协议互联提供稳定可靠的解决方案。CC-Link IE Field Basic 接口主站控制器（如三菱 FX 系列、三菱 Q 系列 PLC 等）可通过该网关接入 EtherCAT 主站控制系统（如倍福、汇川、欧姆龙、施耐德 PLC 等），网关在 EtherCAT 侧作为从站，与 CC-Link IE Field Basic 主站控制器建立无缝内部连接，实现两大网络的数据互通。

本 CC-Link IE Field Basic 转 EtherCAT 网关，专为打破工业协议壁垒而生，赋能跨系统高效集成。网关内置双协议栈，深度兼容 CC-Link IE FB 与 EtherCAT 协议，可快速解析两侧数据帧并完成格式转换。配备 1500 字节输入缓冲区与 1500 字节输出缓冲区，EtherCAT 侧支持最大 500 字节输入输出，CC-Link IE FB 侧支持最大 256 字节输入输出，满足不同规模数据传输需求。配置极为简易，无需深入掌握协议细节，参考手册即可快速完成参数设定，无需复杂编程。采用工业级设计，工作温度覆盖 - 45~85℃，湿度≤95%，IP20 防护等级可抵御现场粉尘侵袭，35mm 标准导轨安装适配各类控制柜。支持工程加密功能保障配置安全，配备多组指示灯实时监控电源、运行及通讯状态，故障排查直观高效，且采用 24VDC（±5%）宽电压供电，最大功率仅 3.5W，节能稳定。

本网关适用于多类工业自动化场景：汽车制造领域，可实现三菱 Q 系列 PLC 控制的焊接设备与倍福 EtherCAT 主站的协同作业；电子制造行业，能将 CC-Link IE FB 协议的精密检测仪器接入汇川 EtherCAT 控制系统，实现生产数据实时采集；机械加工场景中，连接三菱 FX 系列 PLC 与欧姆龙 EtherCAT 主站，保障加工参数精准传输；智能仓储物流系统里，助力输送线设备与施耐德 EtherCAT PLC 的自动化调度；能源化工领域，凭借宽温适应特性，稳定实现传感器数据与控制系统互联。

  该网关以简易的配置流程、工业级稳定性能及广泛的设备适配性，成为复杂工业场景中跨协议集成的优选方案，助力企业提升生产效率、降低运维成本，加速工业数字化转型进程。

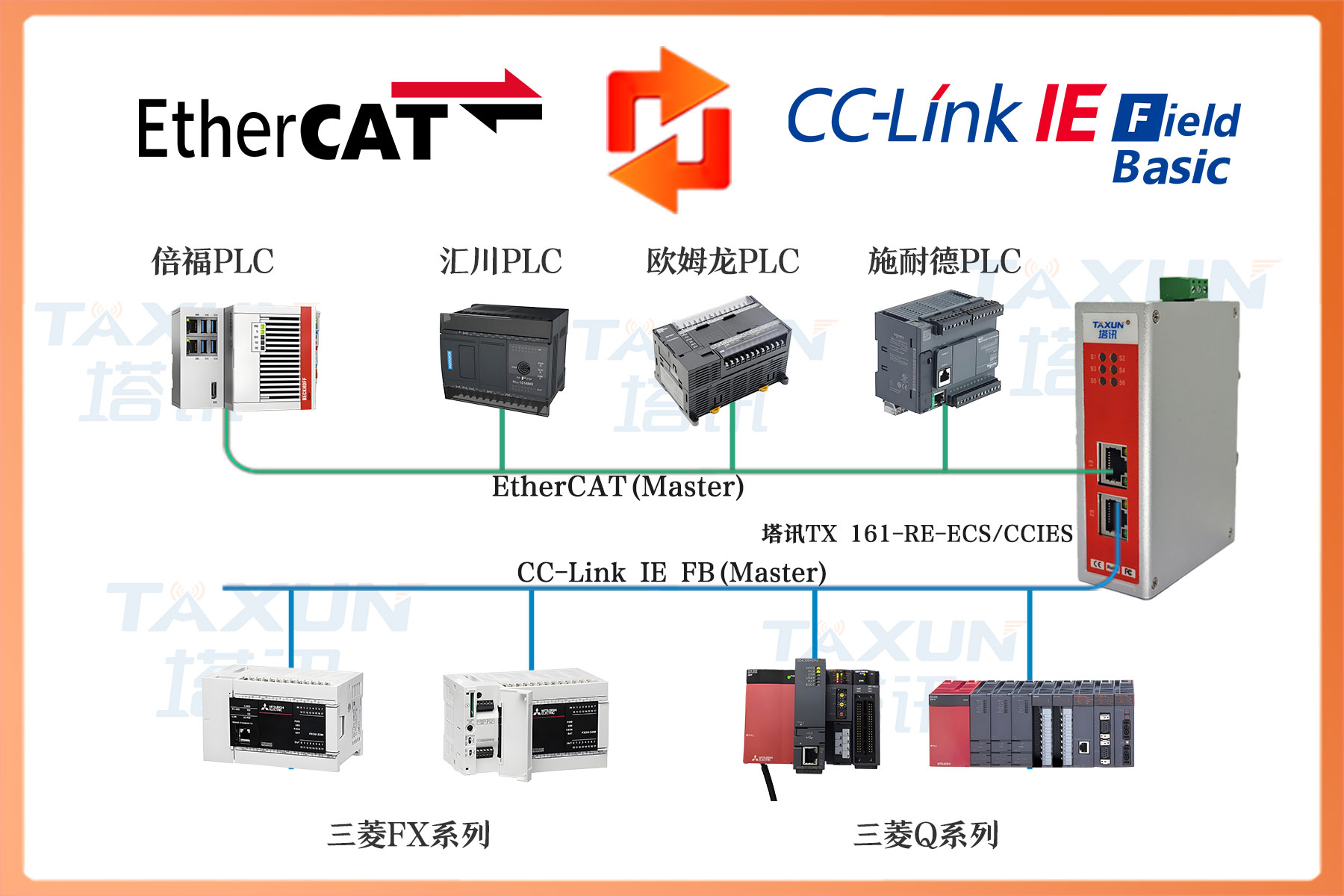

2. 塔讯TX 161-RE-ECS/CCIES产品拓扑图

3. 技术参数

Ø ECT-CCLKIE在EtherCAT 一侧为EtherCAT 从站，在AEtherCT 一侧为EtherCAT 从站；

Ø 支持EtherCAT协议；

Ø 支持最大的输入字节数为500字节，最大的输出字节为500字节；

Ø 支持CC-Link IE FB协议；

Ø CC-Link IE FB的输入输出最大字节为256；

Ø 支持最的输入大字节数为1500字节，最大的输出字节为1500字节；

Ø 供电：24VDC(±5％)，最大功率3.5W ；

Ø 工作环境温度：-45～85℃，湿度≤95%；

Ø 外形尺寸：34mm（宽）×110mm（高）×70mm（厚） ；

Ø 安装方式：35mm导轨；

Ø 防护等级：IP20；

4. 产品尺寸图

Tags: 协议转换网关 总线协议 网关模块 总线协议网关 CCLINK IEFB EtherCAT
