1. 产品功能

作为中国自主研发的核心工业网关，塔讯 TX 60-DPS-RS485 网关通过深度优化的双向协议转换技术，实现ProfibusDP从站转RS485(自由协议)设备间的高效数据互通。该网关兼容多品牌设备：Profibus DP侧支持西门子PLC系列300/400、贝加莱、工控机、ABB 的 DCS 系统、和利时DCS系统、霍尼韦尔等PLC；RS485自由侧适配西门子S7 - 200CPU226CN 、汇川Easy301/H5U 系列、台达ASDA - H3 系列、欧姆龙R88D 系列、扫码枪新大陆 FM25 系列、测量等从站设备，凭借全场景兼容能力，成为工业自动化异构设备集成的核心枢纽。

塔讯工业网关，凭借深度优化的 Profibus DP 从站与 RS485（自由协议）双向协议转换技术及多品牌多类型设备兼容能力，在工业自动化异构设备集成中优势显著：在传统 Profibus DP 控制系统与 RS485 老旧设备联动场景，能搭建数据桥梁实现二者协同，盘活存量资产并降低升级成本；在 Profibus DP 主站与 RS485 伺服 / 驱动设备协同控制场景，可保障指令精准传递与状态实时反馈，提升产品加工精度与质量稳定性；在 Profibus DP 工控机与 RS485 扫码枪 / 测量设备数据采集场景，能打通数据通道构建全流程追溯链，赋能质量管控；在多品牌 Profibus DP 系统共享 RS485 设备场景，支持设备分时使用，减少重复投入并提升资源利用率；在 Profibus DP 系统与 RS485 分布式设备扩展场景，可借助 RS485 总线简化布线，提升系统扩展性与运行效率，成为破解 Profibus DP 系统与 RS485 设备通讯壁垒、提供高效稳定数据互通解决方案的核心组件。

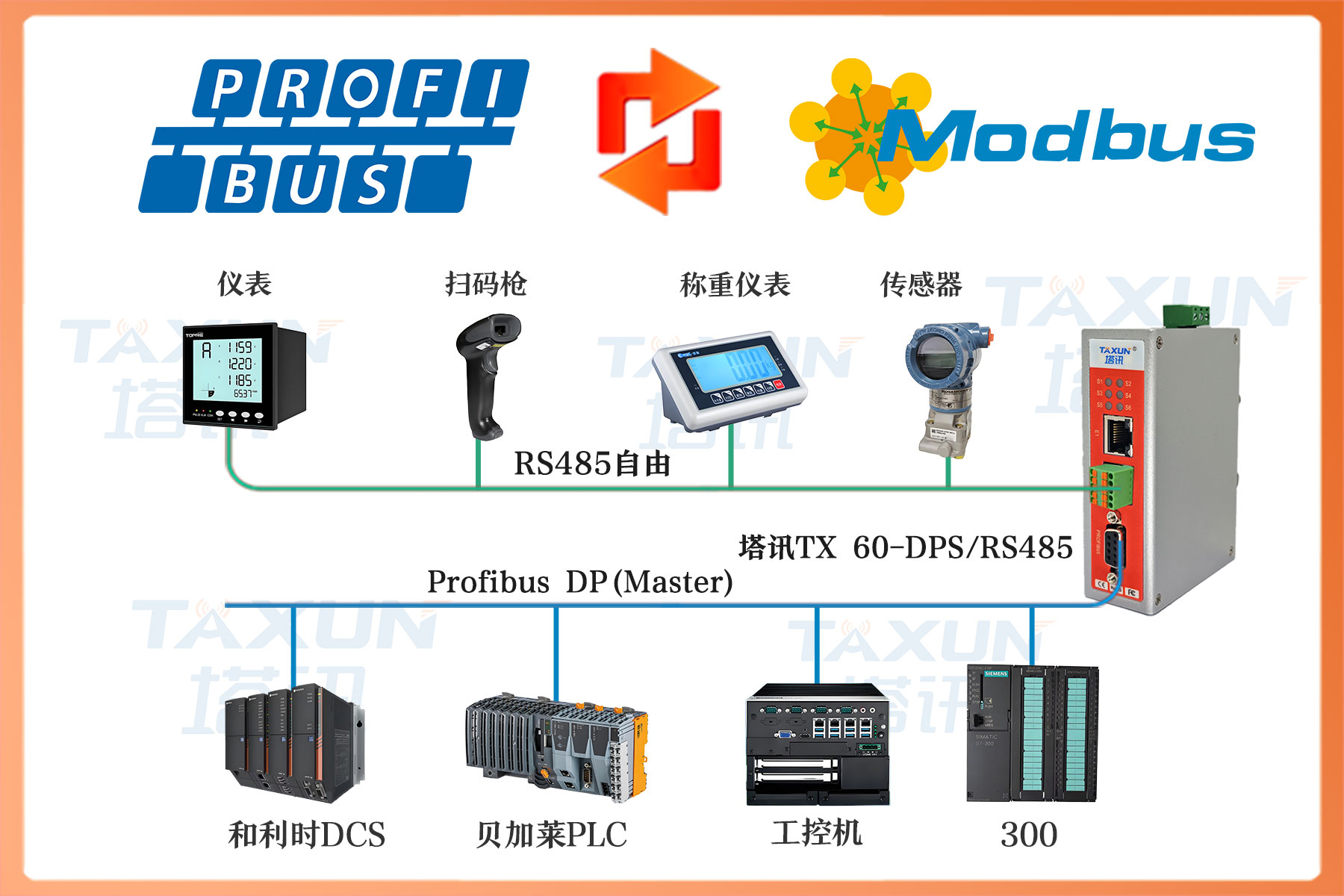

2. 塔讯TX 60-DPS-RS485产品拓扑图

3. 产品特点

    应用广泛：本产品广泛应用于RS485接口的变频器、智能高低压电器、电量测量装置、智能现场测量设备、仪表、PLC、DCS、FCS等等。

    配置简单：用户不必了解Modbus和PROFIBUS DP细节，只需要参考手册，根据要求就能配置网关，不需要复杂编程，即可在短时间内实现连接功能。

    透明通信：PROFIBUS DP通信数据区和Modbus RTU通信数据区由模块内部根据组态自动进行映射，实现了数据的透明传输。

4. 技术指标

     DP - RS485在PROFIBUS DP一侧为PROFIBUS DP从站，在Modbus一侧作为Modbus主站

    支持标准的PROFIBUS DP V0、V1协议

    自动波特率检测

    PROFIBUS DP支持最大的输入字节数为244字节，最大的输出字节为244字节

   支持Modbus主站

RS485参数规格：

        支持波特率：1200bit/s, 2400bit/s, 4800bit/s, 9600bit/s, 19200bit/s, 38400bit/s, 57600bit/s, 115200bit/s其它波特率可以定制。

        工作方式：半双工

        校验方式：无、奇、偶

        数据位：8位

        停止位：1位、2位

  功能码： 作为Modbus 主站，支持01H、02H、03H、04H、05H、06H、0FH、10H号功能；

  供电：24VDC(±5％)，最大功率3.5W

  工作环境温度：-45～85℃，湿度≤95%

  外形尺寸：34mm（宽）×110mm（高）×70mm（厚）

  安装方式：35mm导轨

  防护等级：IP20

5. 产品外观
