PROFINET主站转MODBUS TCP总线协议网关

塔讯 TX181-RE-RE-TCP/PNM 网关以 “ProfiNet 主站 + Modbus TCP 从站” 的双模架构，为智慧农业领域搭建异构设备通信桥梁 —— 可将农业场景中 ProfiNet 从站设备（如灌溉系统变频器、环境监测仪表、大棚卷帘伺服驱动、植保机器人等），无缝接入 Modbus TCP 主站系统（如农场控制 PLC、远程监控上位机、农业生产 DCS 系统、中央管理工控机），实现设备数据与控制指令的实时双向交互。

问题查询

描述

参数

产品描述

1. 产品功能

在智慧农业应用中，该网关不仅实现 ProfiNet 从站伺服驱动与 Modbus TCP 主站 PLC 的高效通讯，更凭借强大运算能力与丰富功能模块深度赋能农业生产：在温室种植场景，网关实时采集土壤湿度（精度 ±1% RH）、空气温度（±0.3℃）、光照强度（±50lux）等环境参数，经本地快速处理后上传至 Modbus TCP 主站，若土壤湿度低于阈值，主站通过网关下发指令至 ProfiNet 灌溉变频器，自动调节灌溉量与时长，节水率达 30% 以上；在大田作业中，网关联动植保机器人与 Modbus TCP 上位机，根据作物生长阶段调整机器人行进速度与喷药剂量，提升植保效率。其具备的宽温（-45~85℃）、抗恶劣环境设计（防尘防水等级 IP44），适配露天农场、高温温室等场景，支持 256 字节 I/O 数据传输，且故障自诊断功能可快速定位传感器离线、设备通信中断等问题，减少维护成本。该网关成功打破智慧农业设备通信壁垒，为播种、培育、采收各环节高效协同提供技术支撑，成为推动智慧农业向精准化、智能化升级的重要力量。

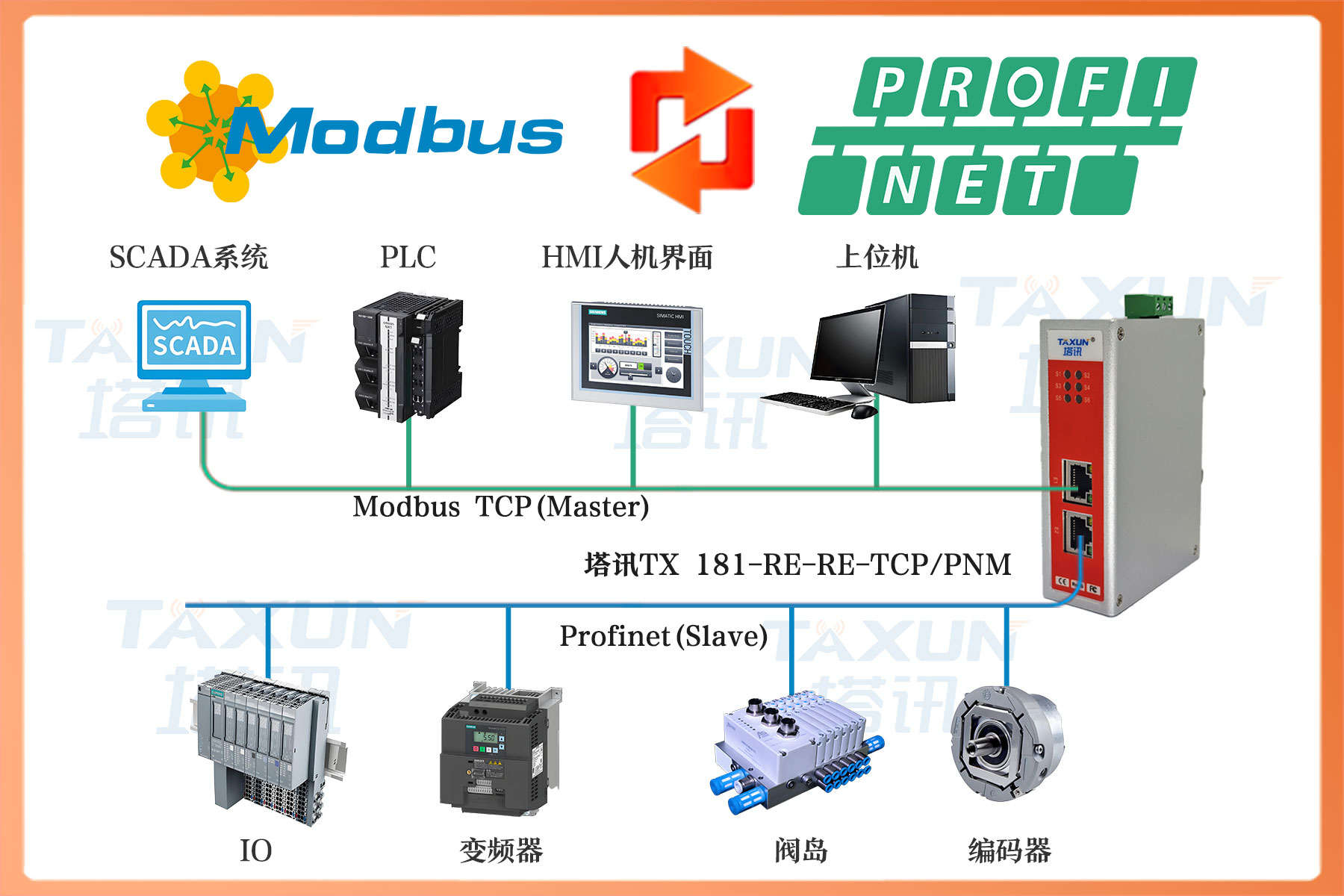

2. 塔讯TX 181-RE-RE-TCP/PNM产品拓扑图


3.技术参数

ModbusTCP 侧支持 03H 、04H 、10H 、01H 、02H 、0FH 功能码，最多支持 20 个 client 连接；Profinet 侧支持 PROFINET V2.4。
