产品描述
1. 产品功能
塔讯 TX181-RE-RE-EIS-PNM 网关以 “Profinet 主站 + EtherNet/IP 从站” 的双模架构，破解工业自动化场景中异构协议兼容难题 —— 可将产线内 Profinet 从站设备（如汽车焊接变频器、涂装车间仪表、装配机器人、高精度伺服驱动、气动阀岛等），无缝接入 EtherNet/IP 主站系统（如 AB 罗克韦尔 PLC、车间监控工控机、汇川 PLC、欧姆龙 PLC），实现设备数据双向实时交互。
网关搭载高性能处理芯片，不仅具备 256 字节数据缓存与毫秒级实时处理能力，支持用户根据产线需求灵活设置 1-100ms 通讯周期，将传输延迟控制在 500μs 以内，满足工业现场对实时性的严苛要求；在汽车制造核心场景中，其可高效衔接 Profinet 焊接机器人、喷涂设备与 EtherNet/IP 主站 PLC，确保焊接点位精度（误差＜0.03mm）、喷涂轨迹同步性，避免因通信延迟导致的车身制造瑕疵。同时，网关具备抗电磁干扰（符合 EN 55022 Class A 标准）与故障自恢复功能，能适配汽车工厂高电磁、多粉尘的复杂环境，减少通信故障导致的停线损失，为汽车制造产线的柔性化生产与高效协同提供坚实通信支撑。

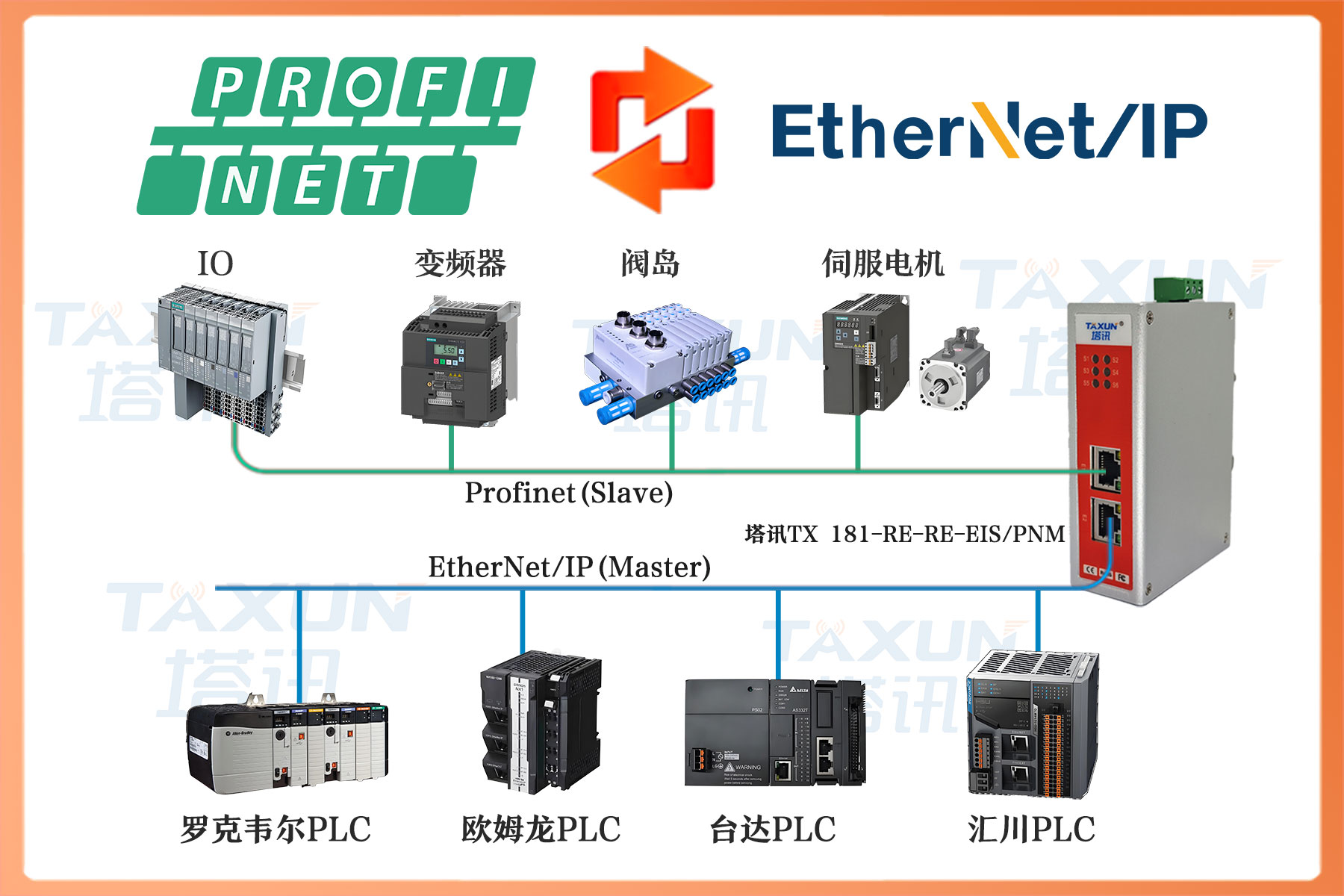

2. 塔讯TX 181-RE-RE-EIS/PNM产品拓扑图
3. 技术指标
TX 181-RE-RE-EIS/PNM技术指标
PROFINET | ||
PROFINET 规范 | V2.3 | |
PROFINET 接口 | 双以太网 100 Mbit/s，RJ45 插头 | |
周期数据交换 | 支持 | |
非周期数据读、写 | 支持 | |
诊断数据和故障读取 | 支持 | |
最大从站个数 | 128 | |
单个从站支持最大数据 | 1000bytes IN+ 1000bytes OUT | |
最大输出数据 | 1.5Kbytes | |
最大输入数据 | 1.5Kbytes | |
PN 从站单个轮询周期 | 可设置，允许不同从站轮询周期不同，最小周期 2ms | |
PN 网络配置文件大小 | 512Kbytes | |
从站诊断、故障检测 | 支持 | |
实时通信 | 支持 | |
本地静态配置 | 支持 | |
LLDP, SNMP | 支持 | |
RTC、RTA、DCP、CL-RPC | 支持 | |
IRT | 不支持 | |
MRP – Media Redundancy，介质冗余功能 | 不支持 | |
System redundancy,系统冗余 | 不支持 | |
配置软件 | ||
运行平台 | WIN7、WIN10、WIN11 | |
GSDML 规范 | V2.31、V2.32、V2.33、V2.34、V2.40 | |
GSDML 导入 | 支持 | |
GSDML 设备显示 | 支持 | |
工程文件 本地保存和打开 | 支持 | |
工程文件 设备存储和上载 | 支持 | |
以太网扫描/下载网关模块 | 支持 | |
安装包形式 | 支持 | |
中英文切换 | 支持 | |
操作日志 | 支持 | |
PN 主站参数配置 | 设备名称 | 支持 |
IP | 支持 | |
发送时钟 | 1、2、4、8、16、32ms | |
PN 从站参数配置 | 设备 | 支持 |
IP | 支持 | |
启动时重新配置 IP | 可选择 | |
IO 周期 | 2、4、8、16、32、64、128、256、512ms | |
看门狗倍数 | 3-960 | |
PN 从站输入输出数据偏移指示 | 支持 | |
EtherNet/IP | ||
最大通讯数据长度 | 500字节 | |
数据交换 | ||
协议数据交换延迟 | <1ms | |
网关延迟 | <5ms | |
数据一致性 | 整体一致 | |
交换周期 | 每周期 | |
PN 主站异常 | 输入数据可配置清零、保持，默认保持 | |
ETHERNET/IP 从站异常 | 输出数据可配置清零、保持，默认清零 | |
防护等级 | ||
模块防护等级 | IP20 | |
供电电源 | ||
输入电压 | 20.4VDC～28.8VDC(24.0VDC -15%~+20%) | |
模块功耗(max) | 180mA@24VDC | |
额定电压 | 24.0VDC | |
启动时间 | ||
模块上电至初始化完成的时间 | <10S | |
其他 | ||
以太网方式固件升级 | 支持，使用网关工具集 | |
清除配置，复位默认 | 支持，拨码方式 | |
MAC 地址 | 支持设置 | |
