1.  产品功能

TX 131-RE-CC/PNS网关主要实现了 CC-Link 从站和PROFINET从站。网关作为CC-Link 从站接入到CC-Link 网络中，比如连接到三菱 PLC。网关作为PROFINET 从站，其可连接标准的PROFINET 从站设备。

PROFINET 侧

作为 PROFINET 从站，TX 131-RE-CC/PNS网关包含两个网口，一个串口，可支持链式方式连接多个 PROFINET 从站。

CC-Link侧

作为 CC-Link 从站，TX 131-RE-CC/PNS网关支持标准的CC-Link通讯方式，支持菊花型连接方式。

配置工具

作为 TX系列模块，TX 131-RE-CC/PNS网关支持通过配置软件的方式对模块进行配置。通过 TX Config Studio 软件，用户可以对PROFINET和CC-Link侧组态和配置。

固件升级 、MAC烧录

TX 131-RE-CC/PNS网关支持通过以太网对网关固件进行升级。网关支持在 boot 模式和 app 模式下扫描设备， 并读取设备 IP 地址。

网关MAC 烧录：网关需要支持使用产线通用写 MAC 工具对设备进行 MAC 写入。

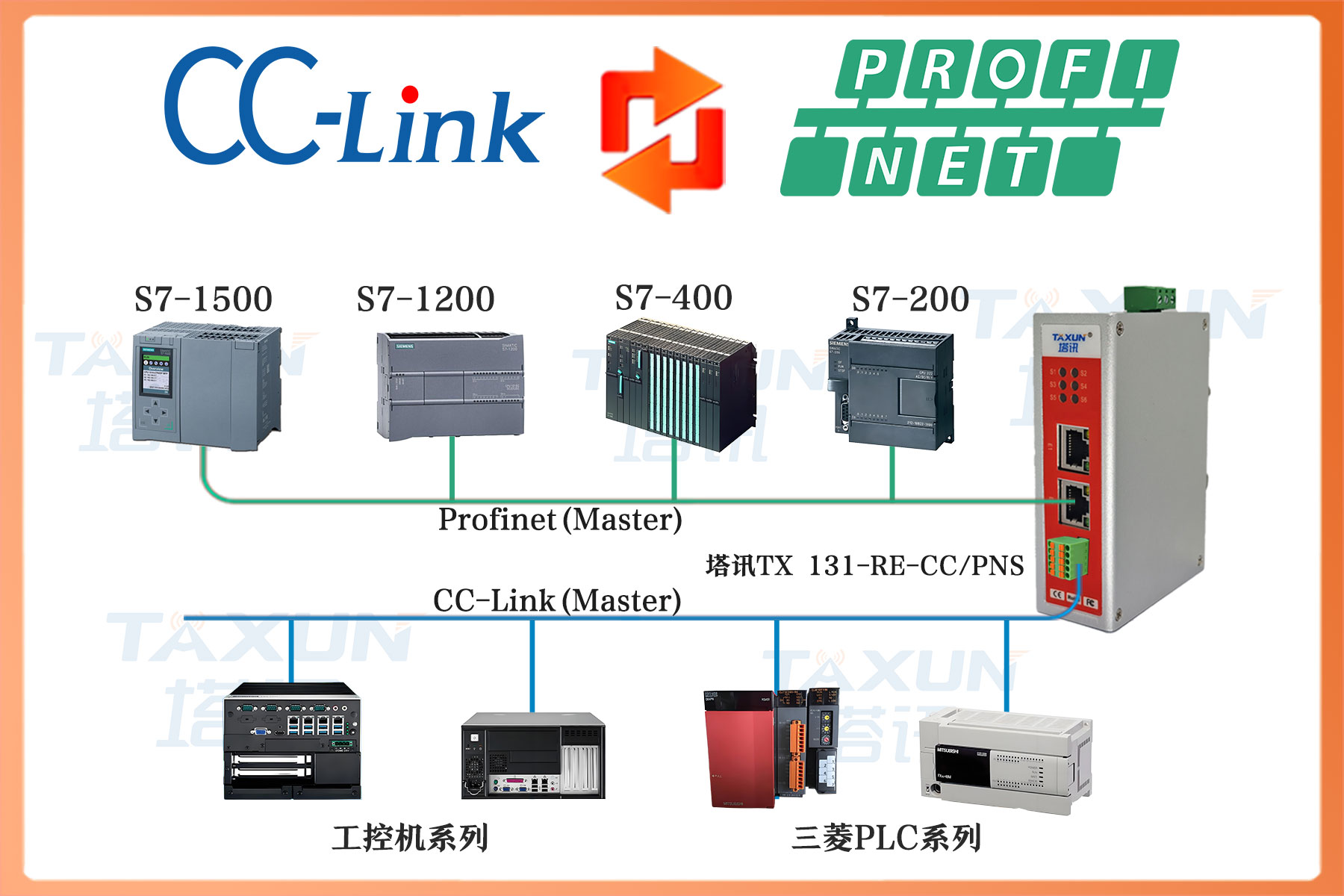

2. 塔讯TX 131-RE-CC/PNS网关产品拓扑图

3. 技术指标

支持标准的PROFINET I/O协议

PROFINET支持的最多16个槽位，支持最大的输入字节数为1440字节，最大的输出字节为1440字节，输入输出字节的长度由TIA Portal设定

支持的模块类型

001 byte Input         001 word Input        001 Dword Input

002 Dword Input       004 Dword Input      008 Dword Input

016 Dword Input       032 Dword Input      064 Dword Input

128 Dword Input

001 byte Output        001 word Output     001 Dword Output

002 Dword Output      004 Dword Output   008 Dword Output

016 Dword Output      032 Dword Output   064 Dword Output

128 Dword Output

4. 产品外观
