1. 产品功能

      塔讯 TX 131-RE-DNM/PNS 网关以 “DeviceNet 主站 + Profinet 从站” 的双模架构，为电子制造领域搭建异构设备通信桥梁 —— 可将产线中 DeviceNet 从站设备（如电路板焊接变频器、元件检测仪表、芯片组装伺服驱动、贴片机器人等），无缝接入 Profinet 主站系统（如生产控制 PLC、中央监控工控机），实现设备数据与控制指令的实时双向交互。

      在电子制造场景中，该网关不仅实现 DeviceNet 变频器与 Profinet 主站工控机的高效通讯，更凭借强大性能支撑精密生产：在芯片贴片环节，网关实时传输 Profinet 主站的贴片参数指令至 DeviceNet 机器人，同步反馈伺服驱动的定位数据（精度达 0.001mm），确保芯片与电路板引脚精准对齐，将贴片不良率降低至 0.3% 以下；在焊接工序，网关动态调节 DeviceNet 变频器的焊接功率，根据 Profinet 工控机下发的温度曲线参数，避免因温度波动导致的焊点虚焊问题。其具备的工业级稳定性（-45~85℃宽温、抗电磁干扰符合 EN 55022 Class A 标准），适配电子工厂高密度设备运行环境，支持 256 字节 I/O 数据传输，且故障自诊断功能可快速定位通信异常（如仪表数据中断、伺服驱动信号延迟），减少产线停机时间。该网关通过破解设备通信难题，显著提升电子生产系统的集成度与稳定性，为企业智能化升级注入动力，助力电子制造企业实现高质量、可持续发展。

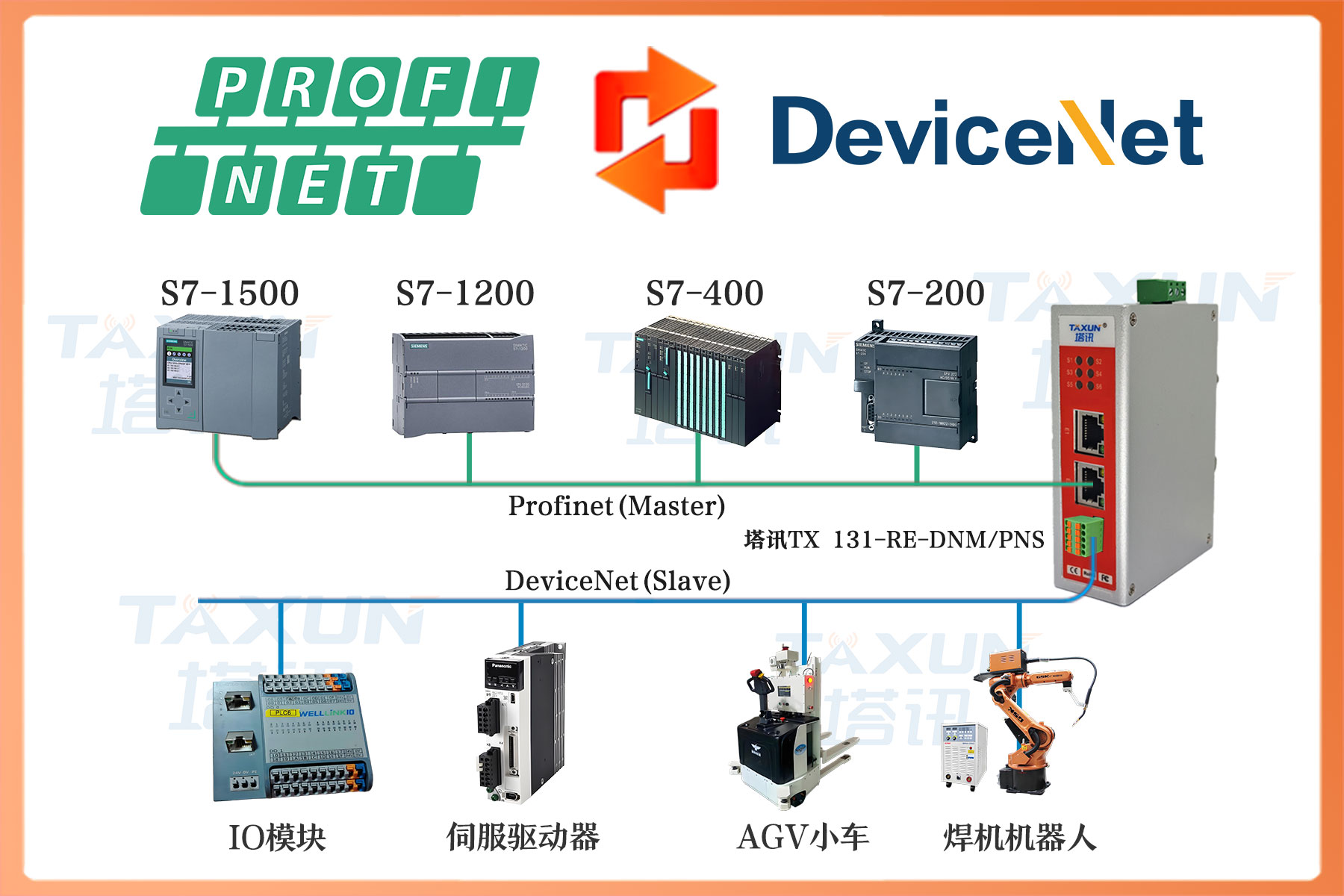

2. 塔讯TX 131 - RE – DNM/PNS产品拓扑图

3. 技术指标

TX 131 - RE – DNM/PNS设备在PROFINET一侧为PROFINET从站，在DeviceNet一侧可以作为DeviceNet主站。

支持标准的  PROFINET I/O协议。

PROFINET支持的最多16个槽位，支持最大的输入字节数为1440字节，最大的输出字节为   1440字节，输入输出字节的长度由TIA Portal 设定。

支持DeviceNet主站

DeviceNet参数规格：

支持波特率：125kbit/s, 250kbit/s, 500kbit/s

最大连接数：63个从站

输入数据最大：1440字节

输出数据最大：1440字节

单个从站输入最大：128字节

单个从站输出最大：128字节

供电：24VDC(±5％)，最大功率  3.5W

工作环境温度：-45～85℃，湿度≤95%

防护等级：IP20

4. 产品外观
