CC-Link IEFB从站转CANopen总线协议网关

在工业自动化领域不断向智能化、集成化迈进的过程中，不同通信协议设备间的协同作业需求愈发迫切。CC-Link IE Field Basic 与 CANopen 作为两种广泛应用的工业通信协议，各自在不同场景下展现出强大的性能优势，但协议间的差异也成为设备互联互通的阻碍。CC-Link IE Field Basic 从站转 CANopen 总线协议网关的出现，有效打破这一壁垒，为工业自动化系统的优化升级提供了可靠的技术支持。

问题查询

描述

参数

产品描述

1. 产品功能

TX 131-RE-COM/CCIE 网关凭借前沿的工业网络协议转换技术，成功构建起 CANopen 设备及网络与 CC-Link IE FB Slave 系统之间的高效通信桥梁。通过深度协议解析与智能数据映射机制，该网关实现双向数据的精准、高速交换，既能将低成本的现有 CANopen 设备无缝集成至 CC-Link IE FB Slave 系统，拓展系统兼容性，又能将 CC-Link IE FB Slave 系统的数据准确传输至 CANopen 设备，为工业自动化网络的融合与协同提供可靠技术支撑。

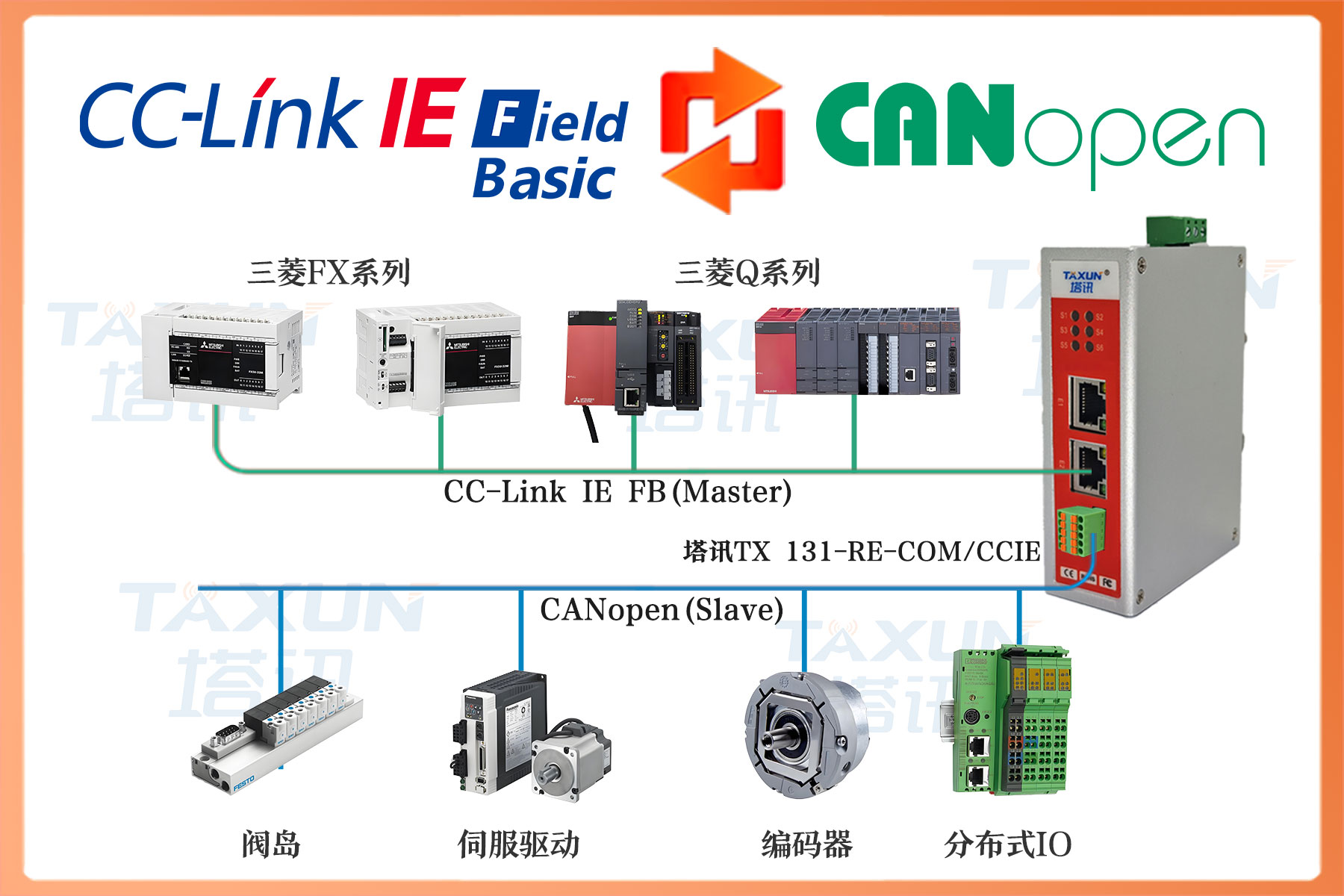

2. 塔讯TX 131-RE-COM/CCIE产品拓扑图


3. 技术指标

Ø 支持标准的CC-Link IE FB 协议

Ø CC-Link IE FB的最大输入输出字节为256个字节。

Ø 最大逻辑站数为16

Ø 在CANopen侧，该设备将作为支持PDO和SDO的CANopen NMT主站。

支持波特率：10kbit/s, 20kbit/s, 50kbit/s, 100kbit/s, 125kbit/s, 250kbit/s, 500kbit/s, 800kbit/s, 1Mbit/s，其它波特率可以定制.

最大连接数：126个从站

接收PDO数量：128

发送PDO数量：128

Ø 供电：24VDC(±5％)，最大功率 3.5W
