CC-Link IEFB主站转Modbus TCP总线协议网关

在工业自动化领域，通信协议的多样化在推动技术发展的同时，也带来了设备互联互通的挑战。CC-Link IE Field Basic 与 Modbus TCP 作为两种广泛应用的工业通信协议，各自具备独特优势，但协议差异阻碍了系统的高效集成与协同运作。为解决这一难题，CC-Link IE Field Basic 主站转 Modbus TCP 总线协议网关应运而生，成为打破通信壁垒、实现设备无缝对接的关键纽带，有力推动了工业自动化系统的优化与升级。

问题查询

描述

参数

产品描述

1. 产品功能

塔讯 TX 181-RE-RE-CCIEM/TCP网关基于高性能异构协议转换平台，搭载双核处理器，内置 CClink IEF Basic 解析引擎与 Modbus-TCP 转换模块，实现数据高效采集与精准转换。

网关遵循 CClink IEF Basic 协议，支持多设备并发接入，通过智能映射算法将采集数据转换为 Modbus-TCP 格式，并经高速通信模块稳定转发。其支持 9.6kbps - 115.2kbps 全波特率，配备 CRC 校验与纠错机制，确保工业环境下数据低延迟、无丢包传输，为两协议系统互联互通提供技术支撑。

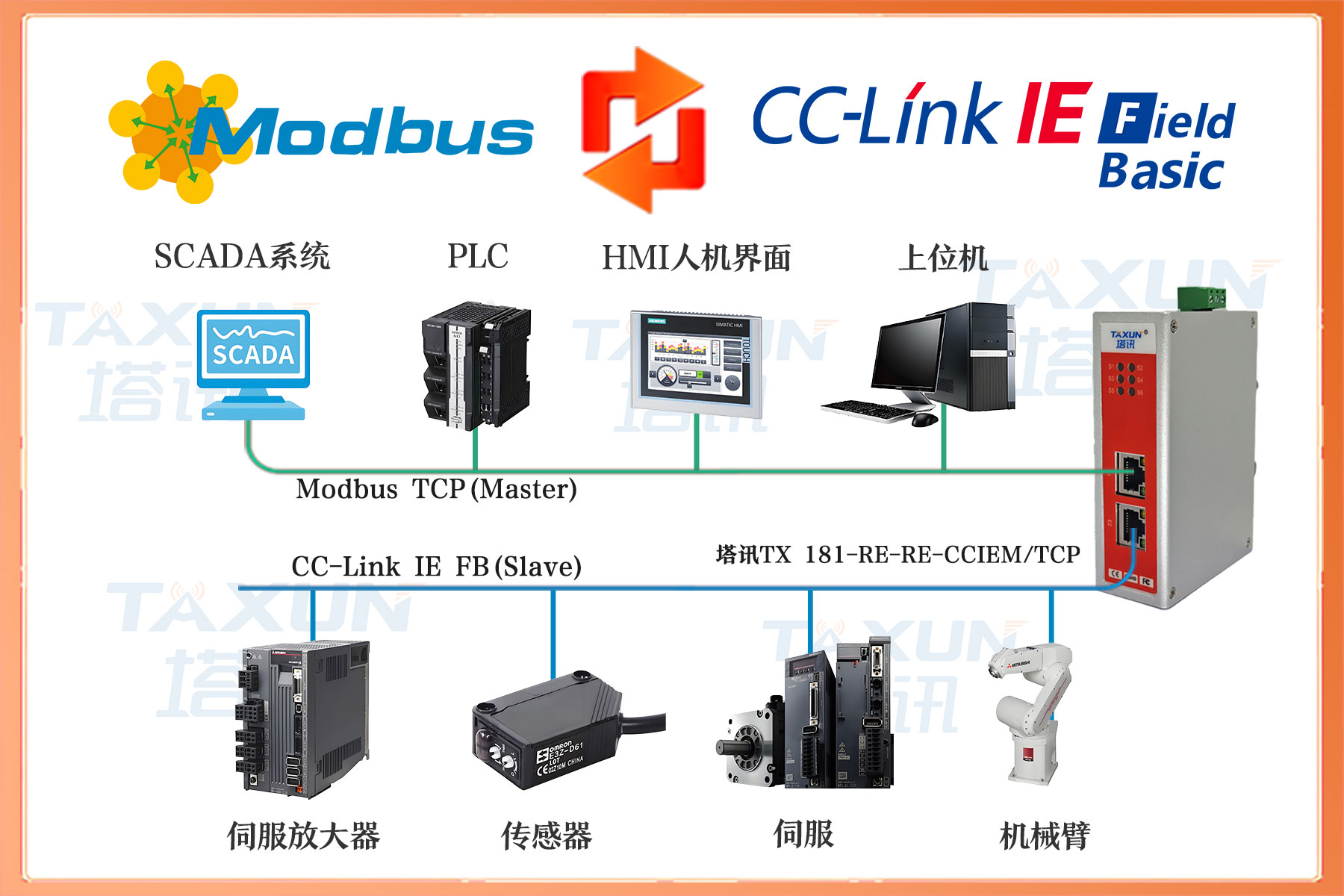

2. 塔讯 TX 181-RE-RE-CCIEM/TCP产品拓扑图


3. 技术指标

网关做为 CCLINK IE FIELD BASIC 网络的主站，可以连接三菱的伺服电机;MODBUS 接口可通过拨码选择做为主站（客户端）或从站（服务器），两种工作方式二选一工作。

做为 CCLINK IE FIELD BASIC 网络的主站:

1. 通过网关的拨码，可以设置网关占用 1 个站~4 个站。

2. 网关占用几个站，直接决定输入输出数量。

3. 最大128 字节的输入输出。

作为 MODBUS 主站:

1.支持 01H、0 2H、03H、04H、05H、06H、0FH、10H 号功能。

2.最大可以开通 8 个通道，连接 8 个 MODBUS 从站。

网关作为 MODBUS 从站:
