1. 产品功能

塔讯TX 131-RE-EN-CAN/CCIE网关是一款高性能的CC-Link IE Field Basic转CAN协议转换设备，专为实现三菱CC-Link IE FB主站设备与CAN总线设备之间的双向、实时数据通讯而设计。该网关能够将支持CAN接口的变频器、伺服驱动器、智能仪表、PLC等现场设备无缝接入CC-Link IE FB主站系统，同时也可将CC-Link IE FB网络的数据高效下发至CAN从站设备，显著提升了异构网络集成的便捷性与灵活性。

TX 131-RE-EN-CAN/CCIE在CC-Link IE FB侧作为智能从站，支持最大16个逻辑站与256字节的输入/输出数据交换能力；在CAN侧全面支持CAN2.0A/B规范，通信波特率覆盖20kbit/s至1Mbit/s，可配置多达256条CAN报文，并支持生产者/消费者、查询/应答等多种通讯模式。网关内置高效协议栈，通过直观的配置软件即可完成数据映射与参数设置，无需复杂编程，大幅缩短系统调试与部署时间。

本网关采用工业级硬件设计，支持24VDC供电，工作温度范围达-45℃~85℃，具备IP20防护等级，可通过35mm标准导轨安装，适用于各类严苛工业环境。在汽车生产线、电子半导体制造、智能物流分拣、电力配电监控等场景中，TX 131-RE-EN-CAN/CCIE能够可靠连接三菱PLC（如FX5U系列）与各类CAN设备，实现设备数据的高效集成与实时控制。

凭借其强大的协议转换能力、灵活的配置方式和稳定的运行表现，TX 131-RE-EN-CAN/CCIE网关已成为实现CC-Link IE FB网络与CAN设备互联的关键桥梁，广泛应用于工业自动化、智能制造与物联网系统中，助力用户打破协议壁垒，提升系统整合效率，加速数字化生产进程。

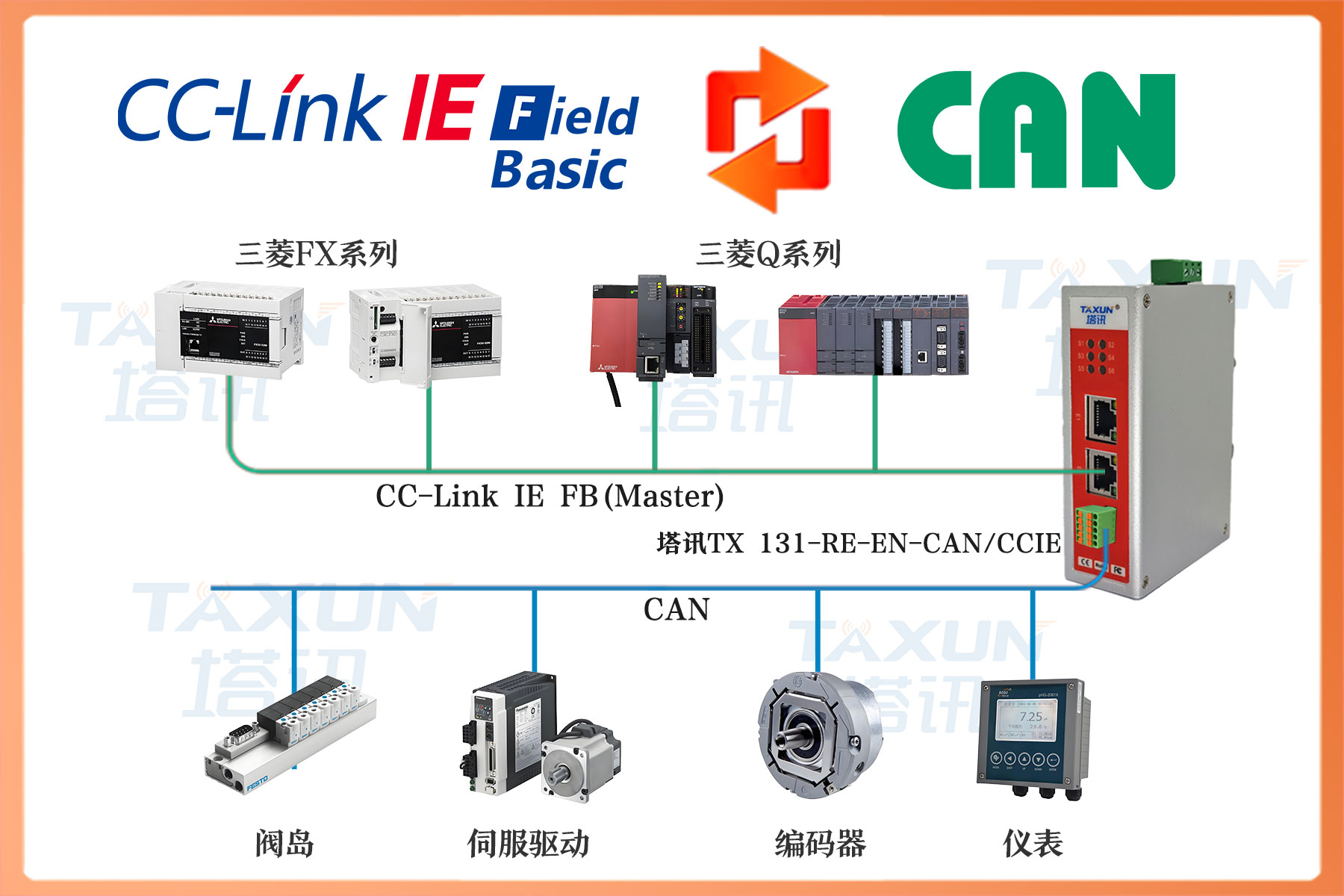

2. TX 131-RE-EN-CAN/CCIE产品拓扑图

3. 技术指标

Ø 支持标准的CC-Link IE FB 协议

Ø CC-Link IE FB的最大输入输出字节为256个字节。

Ø 最大逻辑站数为16

Ø 支持波特率：CAN2.0A/B

Ø 支持波特率：20kbit/s, 50kbit/s, 100kbit/s, 125kbit/s, 250kbit/s, 500kbit/s, 800kBbit/s, 1Mbit/s

Ø 最大CAN报文数：256条

Ø 支持通讯模式：生产者/消费者模式、查询/应答模式

Ø 供电：24VDC(±5％)，最大功率  3.5W

Ø 工作环境温度：-45～85℃，湿度≤95%

Ø 防护等级：IP20

4. 产品外观
