产品描述
1.产品功能
TX 60-CC-RS 网关堪称工业通信多面手！它兼具 CC-Link 从站与 ModBus 主站（从站）双重身份，既能快速接入三菱 PLC 等 CC-Link 网络，化身可靠节点；又能灵活连接标准 ModBus 主站（从站）设备，实现跨协议数据交互，轻松应对复杂工业场景下的多样化通信需求 。

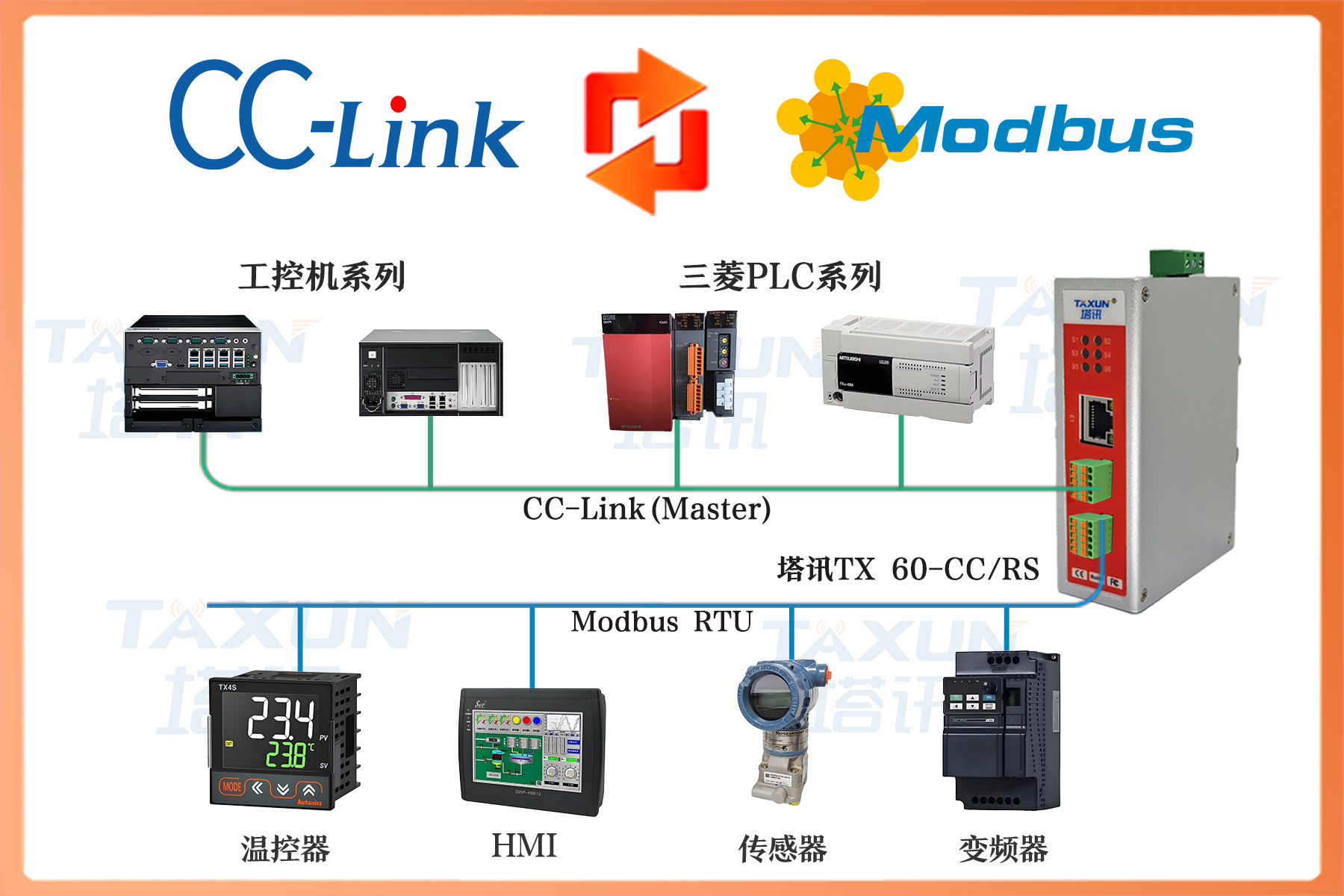

2.塔讯TX 60-CC-RS产品拓扑图
MDOBUS RTU侧
作为 ModBus 主站(从站)，CC-RS包含两个网口，一个串口，可支持链式方式连接多个 ModBus RTU 主站 （从站）。
CC-Link侧
作为 CC-Link 从站，CC-RS支持标准的CC-Link通讯方式，支持菊花型连接方式。
配置工具
作为 TX 系列模块，CC-RS支持通过配置软件的方式对模块进行配置。通过 TX Config Studio 软件，用户可以对ModBusRTU侧组态和配置。
固件升级 、MAC烧录
CC-RS支持通过以太网对网关固件进行升级。CC-RS支持在 boot 模式和 app 模式下扫描设备， 并读取设备 IP 地址。
CC-RS MAC 烧录：CC-RS需要支持使用产线通用写 MAC 工具对设备进行 MAC 写入。
4.技术指标
表 1-1 CC-RS模块计术指标
CC-Link | |
CC-Link规范 | V2.0 |
CC-Link设备 | 远程设备站 |
传输速率 | 10M/5M/2.5M/625K/156K |
占用站数 | 1~4 |
扩展循环 | 1~8 |
数据大小 | 896 bits/128 words（368 bytes）每个方向 |
CC-Link PLC规约 | 可选 |
模块掉线输出状态 | 清空/保持，可配置 |
PLC STOP输出状态 | 清空/保持，可配置 |
传输速率/站地址配置方式 | 旋码 |
物理接口 | 5针端子 DA，DB，DG，SLD，FG |
ModBus | |
ModBus应用层规范 | V1.1 |
ModBus On RTU/IP | V1.0 |
ModBus Over Serial Line | V1.02 |
ModBus主/从，Client/Server | 支持 |
ModBus 主站/Client | 支持32个从站，96条命令 |
ModBus 功能码 | 01，02，03，04，05，06，15，16 |
内置以太网交换机 | 两个端口，支持一入一出 |
以太网通信参数 | 100M，全双工 |
以太网接口 | 2个RJ45端口 |
RS485波特率 | 1200~115200bps |
RS485接口 | 3针端子 A+，B-，DG |
指示灯和按键 | |
电源指示灯 | 正常运行指示灯 |
配置指示灯 | 网关已经有配置 |
CC-Link OK/ERR指示灯 | 通信正常/异常 |
ModBus TX/RX指示灯 | 发送/接收报文 |
4位拨码 | 升级/复位/RS485报文监听 |
电气和机械 | |
电源 | 24VDC +/-10%，100mA typ，三针端子 |
隔离 | 三重隔离：RS485 ó 电源 ó 以太网 |
安装方式/防护等级 | 35mm导轨/ IP20 |
尺寸/重量 | 34*110*74mm/大约340g |
配置/升级软件 | |
ECS | TX Configuration Studio用于配置网关 |
网关工具集 | 通过以太网升级网关固件 |
转换性能 | |
内部转换时间 | <1ms |
总线转换时间 | 典型配置下<5ms |
5.产品外观
