1.产品功能

塔讯TX131-RE-DPS/PNM是国产自主研发的工业级协议转换网关，专注实现ProfiNet主站转Profibus从站双向数据互通，有效解决新旧总线兼容困难、设备通讯割裂等行业痛点。该网关总线逻辑分明，ProfiNet侧为主站模式，可稳定兼容编码器、变频器、伺服驱动器、阀岛、焊接机器人等通用自动化从站设备；Profibus侧为从站模式，可直接对接西门子300/400PLC、贝加莱PLC、工控机及DCS系统，适配主流工业主控设备，通用性极强。

产品搭载深度优化自研协议栈，支持高速双向数据映射，无需复杂编程即可完成实时交互，通讯延迟低、同步性优异。设备内置故障诊断、总线监测以及断线重连功能，可自定义数据映射点位，调试便捷、运维简单。硬件采用工业金属外壳，具备防尘防震、抗电磁干扰能力，适配工厂高震动、强干扰等严苛工况；采用标准导轨安装，布线简易，无需改动原有设备结构，现场部署快捷方便。

作为国产化网关，该产品性价比突出、供货稳定，无需淘汰原有老旧Profibus硬件，即可完成产线总线升级，大幅降低改造成本。广泛应用于老旧产线智能化改造、焊接加工工作站、流程化工DCS控制系统以及包装、物流等通用自动化行业。产品通讯稳定、兼容性广、防护等级高，是实现ProfiNet与Profibus异构总线互联、新旧设备兼容组网的优质国产化工业网关。

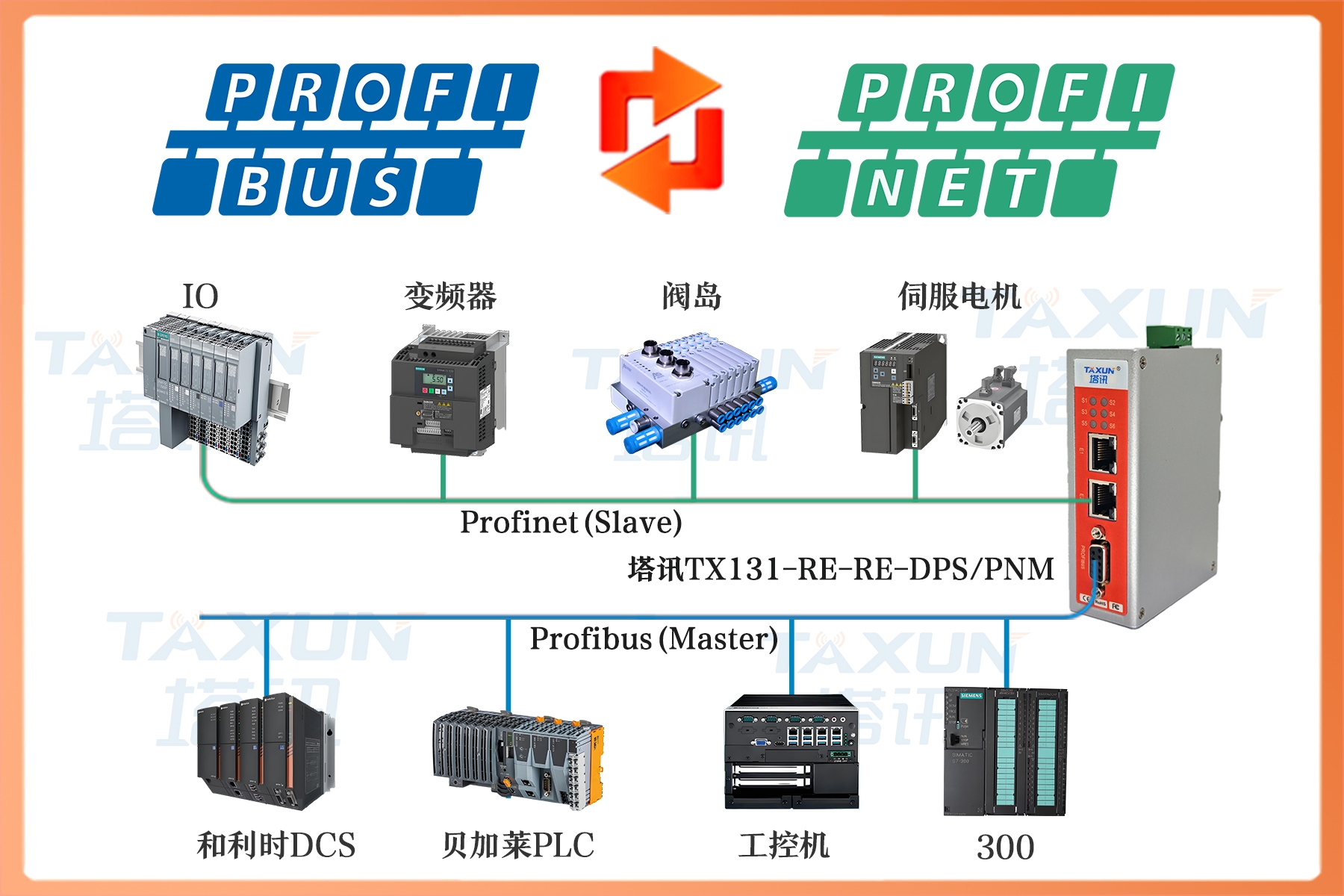

2. 塔讯TX131-RE-DPS/PNM产品拓扑图

3.技术参数

 塔讯TX131-RE-DPS/PNM主要实现了PROFIBUS DP从站（简称DP）和 PROFINET 主站（简称 PNM）。 塔讯TX131-RE-DPS/PNM作为PROFIBUS DP从站接入到PROFIBUS DP 网络中，比如连接到西门子PLC。 TX131-RE-DPS/PNM作为PN主站，其可连接标准的PN从站设备。

PROFINET侧

作为PN主站，TX131-RE-DPS/PNM包含两个网口，可支持链式方式连接多个PN从站，或者通过PN交换机， 支持星型方式连接多个PN从站。

PROFIBUS DP侧

作为 PROFIBUS DP从站，TX131-RE-DPS/PNM 包含一个DP九针接口。

配置工具

作为塔讯系列模块，TX131-RE-DPS/PNM支持通过配置软件的方式对模块进行配置，这里主要是进行PN从站的添加和配置。通过塔讯PROFINET Manager 软件，用户可以导入 GSDML文件，并进行PN从站的组态和配置。

固件升级

 TX131-RE-DPS/PNM支持通过以太网对网关固件进行升级。 网关支持在boot模式和app模式下扫描设备， 并读取设备IP地址。

供电：24VDC(±5％)，最大功率3.5W

工作环境温度：-45～85℃，湿度≤95%

防护等级：IP20

4.产品尺寸图
